跌落式熔断器价格：跌落式熔断器工作原理

　　跌落式熔断器是常用于配电变压器和10kV配电线路分支线的一种短路保护开关，它具有操作方便、经济适用、适应户外环境性强等特点，广泛适用于配电变压器和10kV配电线路的一次侧，可用来进行设备投、切操作使用。跌落式熔断器安装在配电变压器上可作为主保护器件，安装在10kV配电线路分支线上，可缩小停电范围，起着隔离开关的作用，可提供安全作业环境。

　　一、跌落式熔断器工作原理

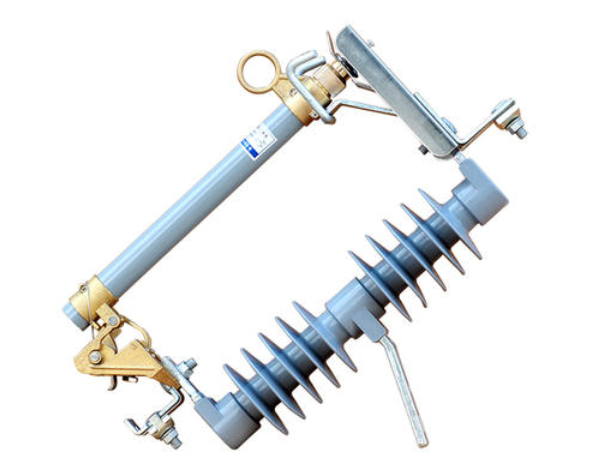

　　高压跌落式熔断器的安装板固定在支持绝缘子的中部。支持绝缘子上有上、下接线端，供连接导线之用。上、下接线端上附有上、下静触头。熔丝管由酚醛纸管或层压玻璃布管制成，内衬以消弧管;两端装有上、下动触头，熔丝穿入熔丝管后，利用熔丝的张力，将上、下动触头拉紧，使熔断器保持闭合状态。

　　1、操作时：用高压绝缘棒将熔丝管的下动触头插入下接线端，使其与下静触头接触，然后将高压绝缘棒的拉钩穿入熔丝管的操作环内，带动熔丝管，使其上动触头推入上接线端，与上静触头接触，将电路接通。

　　2、熔丝熔断后：熔丝管的上、下动触头失去张力而松动，上动触头在弹簧的作用下向下滑脱，熔丝管靠自重跌落，熔断器处于断开状态，出现明显的断口

　　3、当线路或设备发生故障时：故障电流使熔丝迅速熔断而产生电弧。消弧管在电弧作用下产生大量气体，使管内形成很大的压力，气体高速向外喷出，这股强大的气流，将电弧迅速拉长而熄灭。

　　二、跌落式熔断器拉闸顺序

　　断电时：操作跌落式熔断器的顺序是先中间后两边;

　　送电时：操作跌落式熔断器的顺序是先两边后中间;

　　无“上风侧、下风侧”之说。

　　一般情况下不允许带负荷操作跌落式熔断器，只允许其操作空载设备(线路)。但在农网10kV配电线路分支线和额定容量小于200kVA的配电变压器允许按下列要求带负荷操作：

　　1、操作时由两人进行(一人监护，一人操作)，但必须戴经试验合格的绝缘手套，穿绝缘靴、戴护目眼镜，使用电压等级相匹配的合格绝缘棒操作，在雷电或者大雨的气候下禁止操作。

　　2、在拉闸操作时，一般规定为先拉断中间相，再拉背风的边相，最后拉断迎风的边相。这是因为配电变压器由三相运行改为两相运行，拉断中间相时所产生的电弧火花最小，不致造成相间短路。其次是拉断背风边相，因为中间相已被拉开，背风边相与迎风边相的距离增加了一倍，即使有过电压产生，造成相间短路的可能性也很小。最后拉断迎风边相时，仅有对地的电容电流，产生的电火花则已很轻微。

　　3、合闸的时候操作顺序拉闸时相反，先合迎风边相，再合背风的边相，最后合上中间相。

　　4、操作熔管是一项频繁的项目，注意不到便会造成触头烧伤引起接触不良，使触头过热，弹簧退火，促使触头接触更为不良，形成恶性循环。所以，拉、合熔管时要用力适度，合好后，要仔细检查鸭嘴舌头能紧紧扣住舌头长度三分之二以上，可用拉闸杆钩住上鸭嘴向下压几下，再轻轻试拉，检查是否合好。合闸时未能到位或未合牢靠，熔断器上静触头压力不足，极易造成触头烧伤或者熔管自行跌落。

　　三、跌落式熔断器的市场价格参考
