带蓄电池荧光灯价格：带蓄电池荧光灯接线图

　　带蓄电池荧光灯是应急照明系统的常见灯具，常用于消防通道的应急照明设置。带蓄电池荧光灯平时按正常照明灯一样控制，当市电停电或火灾导致电力系统崩溃时，应急照明灯会由蓄电池自动点亮。蓄电池是一种化学能转换成电能的装置，放电后能够用充电的方式使内部活性物质再生，把电能储存为化学能，停电需要放电时，能够自动把化学能转换为电能，开启应急照明。

　　一、带蓄电池荧光灯工作原理

　　带蓄电池的应急照明灯的控制很简单：现在这种灯平时按正常照明对待，有一根充电线接在照明控制开关的上端。就这样，平时按正常照明一样控制，当市电停电时，应急照明灯会自动点亮。平时维护，每隔一段时间将照明配电箱的出线断路器断开，应急照明灯点亮，电池放电进行活化。电池放电放完，合上断路器即可。

　　尽管应急照明的控制有多种方式，但其原理是相同的。当手动时，按下开灯按钮S1，接触器线圈KM得电，其常开触点闭合，接触器完成自锁，灯具点亮;自动时，火灾自动报警联动触头K接到来自火灾探测器的信号后闭合使得接触器线圈KM得电，其常开触点闭合，接触器完成自锁，灯具点亮。按下关灯按钮后，接触器线圈失电，其常开触点复原，受控灯灭。

　　当220交流电正常时由充电电路自动对后备蓄电池充电，并有充电保护功能;在停电时切换电路自动切换为蓄电池供电，为两个2.5瓦3.6伏的照明供电。

　　国内使用的应急照明系统以自带电源独立控制型为主，正常电源接自普通照明供电回路中，平时对应急灯蓄电池充电，当正常电源切断时，备用电源(蓄电池)自动供电。这种形式的应急灯每个灯具内部都有变压、稳压、充电、逆变、蓄电池等大量的电子元器件，应急灯在使用、检修、故障时电池均需充放电。

　　应急照明带蓄电池荧光灯还需要加一个继电器箱，公共区域和外部的这类应急灯不要加开关，直接由继电箱控制，平时用的时候在继电箱内部把应急电源关掉就可以了，只保留普通的一路，这样就不会耗损灯内部蓄电池。

　　选60A的继电器，双常闭双常开或者四常开四常闭的都可以，用市电接入继电器的220V线圈，这样继电器闭合，而继电器的二点常开就通市电的220V电源，供家电的正常用电。其次继电器有二个常闭接蓄电池电力，这样市电断了，继电器也就跳了，接通了电池的电力，正好断开了市电的通电电源，电池也不会丢失。

　　二、带蓄电池荧光灯接线图

　　1、设置有自动报警系统的应急照明灯具的控制及接线

　　疏散指示照明在实际工程中通常都是常亮的，因此其不存在自动点亮的问题，兼做正常照明应急照明灯具，由于其受开关控制，其状态是不定的，这就要求在消防时使其全部强制点亮。

　　2、应急照明灯具的常用控制及接线

　　自带蓄电池应急照明灯具的常用控制及接线与普通照明接线相比，首先是在出线回路中增加了一根控制线及与其串联的交流接触器的主触点，并用熔断器对充电线路进行保护。

　　3、无自动报警系统的应急照明灯具的控制及接线

　　对于无火灾自动报警系统的建筑，应急照明灯具在火灾时如何强启，在各大论坛上都有争论，也很令设计师们感到迷茫。首先，我们要明确一个概念，消防应急灯具在火灾时要求强制点亮而不是自动强制点亮，只有明确这一点，对于无火灾自动报警系统的应急灯具的强制点亮才有意义。

　　因此，对于无火灾自动报警系统的应急灯具，在火灾时我们必须人为的使其强制点亮，当然相关工作人员可以通过设在配电箱内的强启按钮来实现应急灯具的强制点亮，但火灾时相关工作人员也不一定正好就在此建筑物内，当工作人员跑到该建筑内的配电箱去强制点亮这些应急照明灯具时可能就为时已晚，因此对于无火灾自动报警系统的建筑物，消防应急照明灯具的强制点亮，最可靠的是由处于该建筑物内的普通人员来进行。

　　应急灯采用节能自熄式开关(电子触摸式定时开关、振动式定时开关、声控定时开关)，平时由节能开关控制，火灾应急时，工作人员可以通过设在配电箱内的强启按钮S1使应急照明灯具强制点亮，同时在本楼的普通人员也可以通过按动设在本楼各处显眼位置的应急强启按钮S3强启应急照明灯具，而当应急情况需要解除时，工作人员按下设在配电箱内的解除应急强启按钮S2即可。

　　当设计人员不采用节能自熄式开关，而采用普通面板开关控制兼作应急照明的灯具时，只需把定时开关改成普通面板开关就行了。

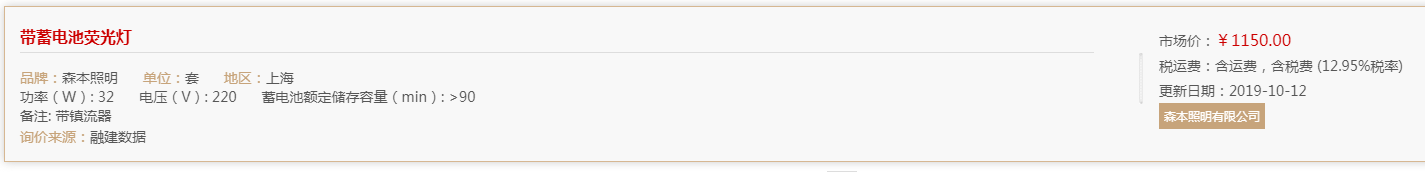

　　三、带蓄电池荧光灯的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
