高压熔丝价格：高压熔丝选择计算公式

　　高压熔丝是接于高压电路中，当电流超过规定值和规定时间时，自动使电路断开的熔断式保护器件。高压熔丝是一个热能响应器件，它是用用截面积较小的良导体或电阻率较高的易熔合金制成。为了保护线束和其它设备，高压熔丝被设计、制造成线路中最弱的一部分，线路在正常工作情况下，高压熔丝不会熔断;一旦发生短路或者严重过载时，高压熔丝会立即熔断，从而保护了电路和电器设备。

　　一、高压熔丝选择计算公式

　　高压环网柜容芯主要按出线柜变压器大小来搭配。

　　比如：315KVA 12KV18~20A

　　600KVA 12KV35~38A

　　800KVA 12KV46~50A

　　1000KVA 12KV58~60A

　　1250KVA 12KV 72~75A

　　1500KVA 12KV85~90A

　　2000KVA 12KV115~120A

　　在3～66kV的电站和变电所常用的高压熔丝有两大类：

　　一类是户内高压限流熔断器，额定电压等级分3、6、10、20、35、66kV，常用的型号有RN 1、RN 3、RN 5、XRNM 1、XRN T 1、XRN T 2、XRN T3 型，主要用于保护电力线路、电力变压器和电力电容器等设备的过载和短路;RN2和RN 4型额定电流均为0、5~10A ，为保护电压互感器的专用熔断器。

　　另一类是户外高压喷射式熔断器，此类熔断器在熔体熔断产生电弧时，电弧烧损反白纸产气吹拉长电弧，弧感抗改变相位， 正好电流过零时产生零休，才能开断电路，限流作用不明显。常用的为跌落式熔断器，型号有RW 3、RW 4、RW 7、RW 9、RW 10、RW 11、RW 12、RW 13和PRW系列型等，其作用除与RN 1 型相同外，在一定条件下还可以分断和关合空载架空线路、空载变压器和小负荷电流。

　　户外瓷套式限流熔断器RW 10- 35/0、5-50-2000MV型中RW10-35/0、5-1-2000MVA为保护35kV电压互感器专用的户外产品。所以根据熔断器的型式和不同的保护对象来选择。

　　二、高压熔丝规格型号

　　1、高压熔丝常见规格型号

　　高压熔丝规格：K型，T型，按电压可分10KV、35KV、66KV，按电流可分为：5A、7、5A、10A、15A、20A、25A、30A、40A、50A、60A、75A、100A、120A、150A、200A、250A、300A、出口规格：6A、6、3A、8A、11A、12A、45A、80A、

　　高压熔丝适用于交流50Hz，额定10V-35KV的户外高压跌落式熔断器，作为熔断元件使用。采用传统的银铜合金，其熔化速率为10-13。BR，BRW，BRN高压电容器专用熔断熔丝。

　　(1)带扣型高压熔丝：适用于RW10、 RW11、 RW12、 RW5、 PRWG1、 PRWG2等跌落式熔断器。

　　(2)无扣型高压熔丝：适用于RW3、 RW7等跌落式熔断器。

　　(3)新式带扣型高压熔丝：适用于RW10、 RW11、 RW12、 RW5、 PRWG1、 PRWG2等跌落式熔断器。

　　(4)35KV带扣型高压熔丝：适用于RW5跌落式熔断器。

　　(5)KB，KU，KS型熔丝(FUSELINK)出口型高压熔丝：适用于交流10KV-36KV的户外高压跌落式熔断器，作为熔断原件使用。

　　(6)出口型10KV-36KV 螺旋式高压熔丝：适用于交流10KV-36KV的户外高压跌落式熔断器，作为熔断原件使用。

　　2、RW系列跌落式熔断器用熔丝

　　(1)新型带扣熔丝：采用新型熔体"K"型熔丝化速率为6-8，"T"型熔化速率10-13，属于能源部推广产品，广泛应用于RW10，RW11，RW20，PRWG1，PRWG2型等跌落式熔断器。

　　(2)新型带扣熔丝：采用新型熔体"T"型熔丝熔化速率为10-13，此产品适用于RW6-66KV，RW5-35kv跌落式熔断器上。

　　(3)无扣普通熔丝：采用传统的银铜合金，其熔化速率为10-13，此产品适用于RW1-10，RW3，RW4，RW5，RW7等跌落式熔断器。

　　(4)普通带扣熔丝：采用传统的银铜合金，其熔化速率为10-13，此产品适用于RW10，RW11，RW13，RW20，PRWG1，PRWG2等跌落式熔断器。

　　(5)KB，KU，KS出口型高压熔丝：属"K"，"T"型熔丝根据IEC-282标准，有普通式，螺纹式等类型。此产品适用于11-36KV电压等级跌落式熔断器。"KB，KU，KS"型。

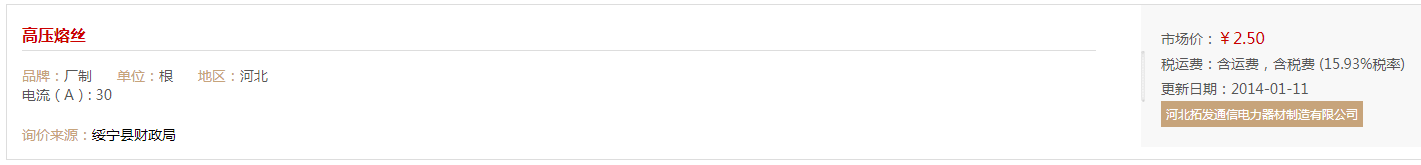

　　三、高压熔丝的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
