消防应急灯具专用应急电源价格：消防应急灯具专用应急电源接线图

消防应急灯具专用应急电源是消防疏散应急系统的专用蓄电形式的电源，当市电停止供应时，它能够自动启用蓄电电源进行供电应急照明。消防应急灯具专用应急电源有很多种，常见的有消防应急灯中内置的蓄电池，和集中电源集中控制型消防应急灯采用的立柜式应急电源箱，蓄电池较便宜，立柜式电源箱较贵。无论哪一种，消防应急灯具专用应急电源原理相似，平时充电，事故时供电照明。

一、消防应急灯具专用应急电源原理

1、原理

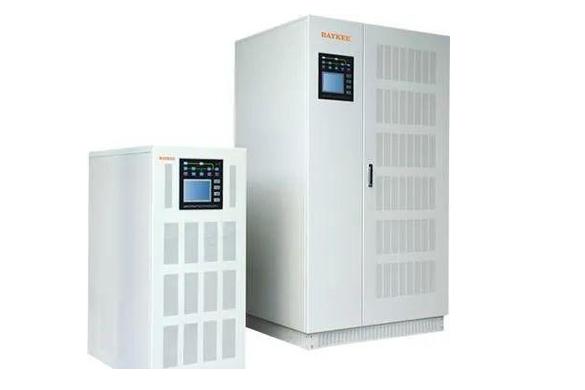

应急电源简称EPS，是专门为消防设备和一级负荷或照明用电而设计的。在市电正常时，由市电经过互投装置给负载供电，同时充电器给备用电池进行智能充电。当市电断电，或不正常时，由控制器提供逆变信号，启动逆变电源，将蓄电池储备的直流电逆变成为稳定的交流电，同时互投装置将立即投切至逆变电源输出，继续提供正弦波交流电。

当市电电压正常后，应急电源将恢复电网供电，是作为消防或生产在紧急情况下使用的电源，例如在高层建筑、商场、医院、地下防空工程等地方人多、出口少、自然光源有限，一旦出现火灾或电网受到破坏的时候，紧急用电的时候，应急电源大大解决了这一问题。

2、应急电源设计要求

（1）为确保对特别重要负荷的供电，严禁将其他负荷接入应急供电系统。

（2）在工程设计中，对于其他专业提出的特别重要负荷，应仔细研究，并尽可能减少特别重要负荷的负荷量，但需要双重保安措施者除外。

（3）应急电源与正常电源之间必须采取可靠措施防止其并列运行。目的在保证应急电源的专用性，更重要的是防止向系统反送电。

（4）防灾或类似的重要用电设备的两回电源线路应在最末一级配电箱处自动切换。大型企业及重要的民用建筑中往往同时使用几种应急电源，应使各种应急电源设备密切配合，充分发挥作用。

二、消防应急灯具专用应急电源接线图

1、接线方式

（1）各应急灯具宜设置专用线路，中途不设置开关。二线制和三线制型应急灯具可统一在专用电源上。各专用电源的设置应和相应的防火规范结合。应急电源与灯具分开旋转的，其电气连接应采用耐高温电线，以满足防火要求。

（2）二线制两线线路的连接方法也是很简单的，而且这种连接方法，主要还是使用常用性的接法。平时针对应急灯灯具的开关位置，也需要注意合理性的控制。当存在着断网以及断电的情况下，消防应急灯就会自动启动工作状态，是比较合适的一种连接线的方式。

（3）三线制的连接方式，针对各种不同的连接方式，以及不同的连接特点，都能够很好的避免掉，起到很好的应急作用。对于各种不同的建筑物体，如果不能够充分的掌握好消防控制中心的话，各种不同位置的应急照明灯具，也可以适当的添加开关控制，或者是添加配电箱三线式的连接方式，就能够放应急灯的工作变得更加灵敏。

2、两种接线图图例

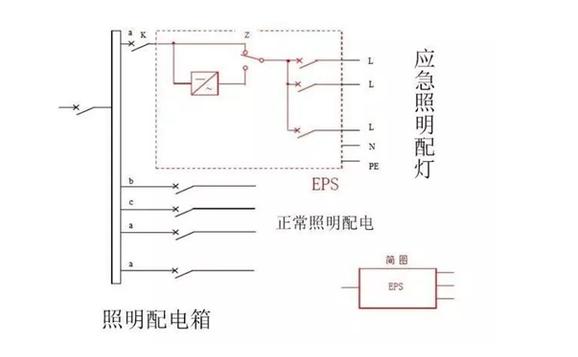

（1）单相单输入单相多回路输出接线图

本图为应急照明集中供电接线应用图。

当有市电时，由市电给负载供电，停电时由EPS应急电源给负载供电。

K为断路器；Z为转换开关。

EPS产品箱内分别设N、PE线接线排。

虚线框内均在EPS应急电源内配置。

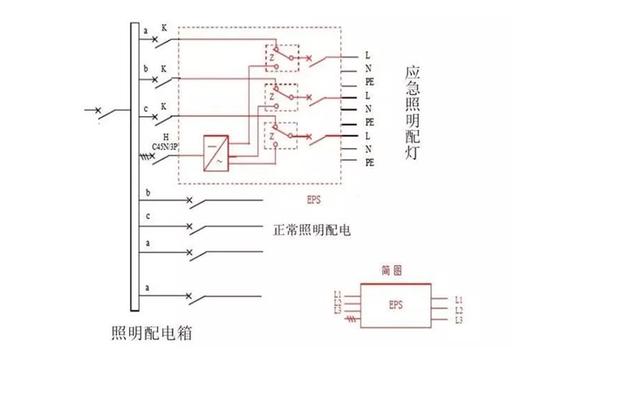

（2）三相输入三相输出，应急时单相三路输出接线图

本图为应急照明集中供电接线图(三相输入三相输出，应急时输出为同相单位单相3倍)。

断路器K可控制多个回路正常照明状态。

当H无电时Z转换为应急电源供电，实现应急照明。

K为断路器。Z为转换开关。

EPS应急电源设备箱内分别设N、PE线接线排。

虚线框内均在EPS应急电源内配置。

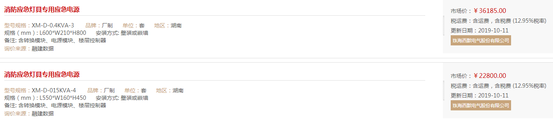

三、消防应急灯具专用应急电源的市场价格参考

工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
