一体化应急灯价格：一体化应急灯电源工作原理

一体化应急灯采用一体化设计，内置蓄电池，而不是集中电源集中控制型应急灯那样，本身没有应急电源，只能通过集中电源才能供电，一体化应急灯是通过内置的蓄电池进行应急供电，优点是不受集中电源或线路故障影响，缺点是自带的蓄电池电量较小，应急照明时间有限。一体化应急灯内部有变压、稳压、充电、逆变、蓄电池等大量的电子元器件，因此灯箱的尺寸较大。

一、一体化应急灯电源工作原理

在供电正常时，J2(聚电器)得电吸合，其动触点与“N/O(常开点)”接通，后备蓄电池正端与IC1的反相端相联。IC1(LM308)和D5、D6组成电压比较器，参考电压由D5、D6决定。这里用一个硅二极管(D5)和一个6.2V的稳压二极管(D6)组成6.9V的参考电压，对充电压电压进行监控。

当IC1的2脚输入电压(既蓄电池电压)低于6.9V时，IC1的6脚输出高电平，T1导通，J1(聚电器)得电，其动触点与“N/O(常开点)”接通，电源电压通过R2对蓄电池充电，同时LED2点亮为充电指示。改变R2阻值可调整充电电流。随着充电时间增加，IC1的2脚电压逐渐增加，当电压大于参考电压6.9V时，IC1的6脚输出低电平，T1截止，J1(聚电器)失电，断开充电回路，实现自动充电保护功能。

当停电时，J2(聚电器)失去电源，其动触点与“N/C(常闭点)”接通，蓄电池通过S1对应急灯电路供电，实现停电时自动切换功能。S1在这里用来手动切断应急灯电路部分。

由IC2(NE555)、T2、T3、T4、X2等组成应急灯电路。IC2组成50Hz信号发生器，由IC2的3脚输出50Hz信号，经T2反相、放大分别驱动由T3、T4、X2组成的推挽电路，在X2的高压侧感应出220V的交流电，使日光灯管点亮。这里的X2可以直接使用次级为4.5伏、初级为220V的成品电源变压器，功率试日光灯管的功率而定。使用时，注意T3、T4应加散热器。

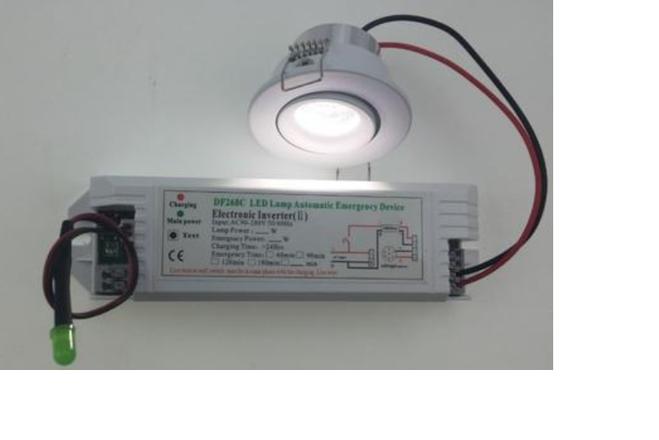

二、一体化应急灯实物图

1、安装接线步骤

（1）首先使用改锥将一体化应急灯下方的螺丝拧下来。

（2）拧下螺丝后，就可以将一体化应急灯的盖子打开。

（3）打开盖子后，可以看到连接电源的两根火线跟零线。

（4）将一体化应急灯的控制板从一体化应急灯面板上拆卸下来。

（5）拆卸下控制板后，将控制板排线插入到一体化应急灯的主板上。

（6）控制板插入到主板后，将应急电源跟应急指示灯的线路连接起来。

（7）应急电源连接好后，将电线连接到一体化应急灯的控制板上。

（8）将一体化应急灯的盖子安装上，可以看到一体化应急灯已经接好了。

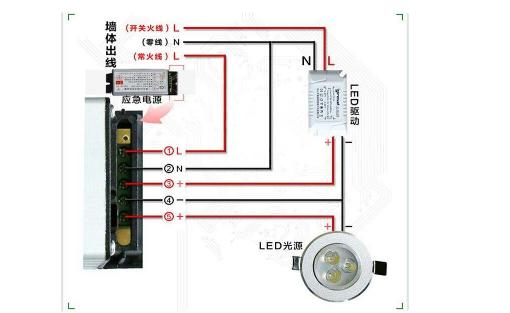

2、一体化应急灯接线实物图

一体化应急灯与应急电源连接时，各应急灯具宜设置专用线路，中途不设置开关。二线制和三线制型应急灯具可统一在专用电源上，各专用电源的设置应和相应的防火规范结合。应急电源与灯具分开旋转的，其电气连接应采用耐高温电线，以满足防火要求。

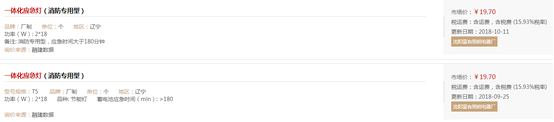

三、一体化应急灯的市场价格参考
