高压钠灯价格：高压钠灯镇流器接线图

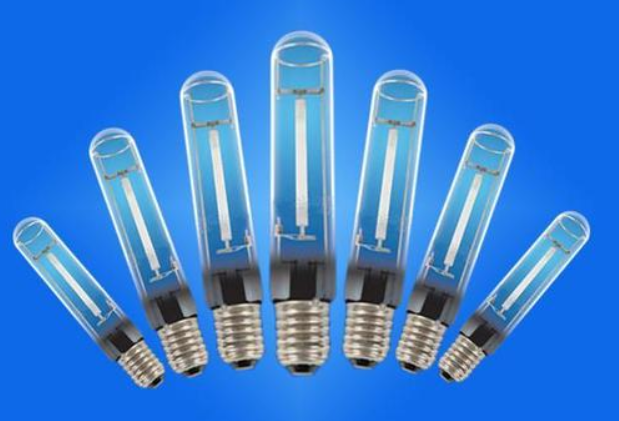

高压钠灯又被称为第三代照明光源，它是光效特别好的高强度气体放电灯，与低压钠灯发出单色黄光不同，高压钠灯通过光谱线的放宽，会发出金白色的光，具有耗电少、寿命长、发光效率高、不锈蚀和透雾能力强等优点，甚至还有不招虫子、显示被照物体本色的高级功能，因此取代耗能大的荧光高压汞灯，广泛应用于普通照明的各个角落。

一、高压钠灯工作原理

高压钠灯启动后，在初始阶段是汞蒸气和氙气的低气压放电。这时候，灯泡工作电压很低，电流很大；随着放电过程的继续进行，电弧温度渐渐上升，汞、钠蒸气压由放电管最冷端温度所决定，当放电管冷端温度达到稳定，放电便趋向稳定，灯泡的光通量、工作电压、工作电流和功率也处于正常工作状态。在正常工作条件下，整个启动过程约需 10 分钟左右。

电源电压的波动必将引起灯泡光、电参数的变化;如果电源电压上升将引起灯泡工作电流增大，促使电弧管冷端温度提高，汞、钠蒸气压增高，工作电压、灯泡功率随着增高，造成灯泡寿命大大下降;反之，电源电压降低，灯光不能正常工作，发光效率下降，还可能造成灯泡不能启动或自行熄灭。所以，要求客户在灯泡使用时，电源电压的波动不宜过大，一般要求在额定值 +6% ～ -8% 范围之内变化。

当灯泡启动后，电弧管两端电极之间产生电弧，由于电弧的高温作用使管内的液钠汞气受热蒸发成为汞蒸气和钠蒸气，阴极发射的电子在向阳极运动过程中，撞击放电物质的原子，使其获得能量产生电离或激发，然后由激发态回复到基态;或由电离态变为激发态，再回到基态无限循环，此时，多余的能量以光辐射的形式释放，便产生了光。

高压钠灯中放电物质蒸气压很高，也即钠原子密度高，电子与钠原子之间碰撞次数频繁，使共振辐射谱线加宽，出现其它可见光谱的辐射，因此高压钠灯的光色优于低压钠灯。 高压钠灯是一种高强度气体放电灯泡。由于气体放电灯泡的负阻特性，如果把灯泡单独接到电网中去，其工作状态是不稳定的，随着放电过程继续，它必将导致电路中电流无限上升，最后直至灯管或电路中的零部件被过流烧毁。

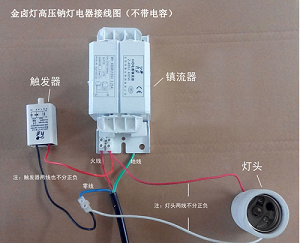

二、高压钠灯镇流器接线图

1、220V交流电源线(红线L、蓝线N、黄线/绿线/黄绿线-地线) 。

2、电感镇流器(靠边缘端接220V电源火线L和电容任意一线，靠内端子接触发器和灯头红线) 。

3、功率补偿电容(两线任意一根与220V火线并联接入镇流器靠外端口另一根接零线N) 。

4、电子触发器(两线分别L-接镇流器于灯头红线并联接入镇流器靠内端口，N接零线) 。

5、灯头(两线红线和触发器L线并联接入镇流器靠内端口，另一根接零线N)。

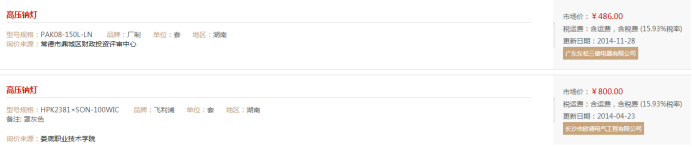

三、高压钠灯的市场价格参考

工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。

融建网(www.cnrjw.cn)作为专注于工程领域成本控制、工程预决算的工程造价信息网，将持续为广大客户提供全国建筑材料价格查询、各个地市建材信息价免费查阅及全过程材料价格信息服务。

工程造价中的建筑材料价格查询受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。
