拼接屏矩阵价格:拼接屏矩阵怎么切换信号?

融建网选材百科      2021-10-14

拼接屏处理器可以实现图像的融合功能,但无法提供视频切换的功能,因此需要再配置一个拼接屏矩阵来实现这样的切换功能。拼接屏矩阵的接口类型要看信号源和大屏的接口,拼接屏矩阵输出端的大小要看拼接屏的大小,拼接屏矩阵输入端的数量要看信号源的个数,但是拼接屏矩阵的输出端口一定要大于或等于拼接屏的所有接口数量。

  拼接屏处理器可以实现图像的融合功能,但无法提供视频切换的功能,因此需要再配置一个拼接屏矩阵来实现这样的切换功能。拼接屏矩阵的接口类型要看信号源和大屏的接口,拼接屏矩阵输出端的大小要看拼接屏的大小,拼接屏矩阵输入端的数量要看信号源的个数,但是拼接屏矩阵的输出端口一定要大于或等于拼接屏的所有接口数量。




  一、拼接屏矩阵怎么切换信号

  1、拼接屏矩阵的工作原理

  拼接屏矩阵是放在前端和后端的中间的,需要通过网线与交换机连接。

  假如有6块屏,以3X3的方式排列,给每一块大屏排上号,一号大屏,二号大屏一直到六号大屏,总共6块屏。拼接屏矩阵一般分1屏,2屏,3屏,4屏,5屏,6屏,7屏,8屏等等,就是有几块大屏,就采用几屏的拼接屏矩阵。每一台拼接屏矩阵,里面都有解码板卡,6屏的拼接矩阵,就有6张解码板卡,把6张解码板卡一一对应六块大屏用高清线进行连接。拼接屏矩阵和大屏链接好之后,剩下的就是连接交换机和拼接屏矩阵了,拼接屏矩阵的每一块解码板卡上都带有网口,通过网线来连接拼接屏矩阵和交换机就可以了。

  2、拼接屏矩阵怎么切换信号

  (1)信号源输出接拼接屏矩阵的输入端。

  (2)拼接屏矩阵的输出端接拼接屏的每块屏。

  (3)拼接屏中每块屏之间用RS-232线(或网线)串联起来。

  (4)拼接屏之间串联的RS-232线(或网线)连接完最后一个屏后输出来连接控制电脑。

  (5)拼接屏矩阵的RS-232串口同样用RS-232线连接控制电脑。

  (6)控制电脑上安装拼接屏处理器软件,将矩阵协议写入拼接屏控制软件。

  二、拼接屏矩阵与解码器区别

  在说明拼接屏矩阵与解码器的区别之前,我们先要了解一个拼接屏显示系统有哪几部分组成。通常来说,根据不同的显示功能一个完整的显示系统包括三个部分,一是前端的信号源,包括监控信号或者电脑信号,二是显示端,也就是拼接屏,三是控制端,用来控制显示内容的方式。而矩阵和解码器就属于控制端。

  1、品类的区别

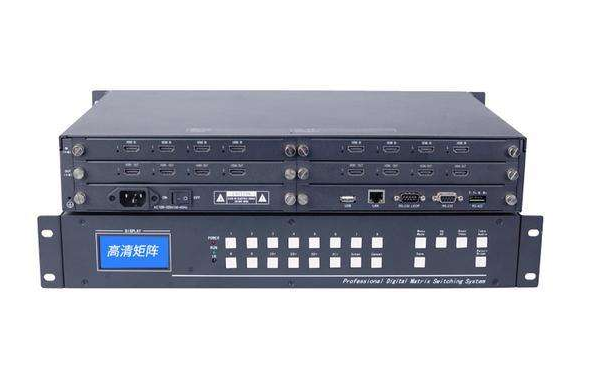

  矩阵有HDMI矩阵、DVI矩阵、VGA矩阵,所有它有多种接口类型,输入与输出端均支持多数量,比如12进64出的矩阵,就是支持12台电脑同时输入,可以输出显示在64块拼接屏上显示。

  解码器有两种接口,网口和HDMI高清接口,网口用来接入交换机导入视频,接口用来连接硬盘录像机和拼接屏,实现输出功能。

  2、应用场合的区别

  矩阵主要用于显示电脑信号的场合,比如企业的会议室、展厅等,前端的信号源只能是电脑,对于拼接屏的品牌及其它硬件没有要求,都可以兼容。

  而解码器主要用于显示监控的场合,比如企业的监控室、公安、交警等监控指挥中心,它有两个使用标准,一是普通的解码器最好与前端的监控品牌相一致,还有一种是我公司提供的万能解码器,它支持前端多个不同的监控品牌,可以实现兼容解码。

  3、功能上的区别

  功能上的区别是矩阵与解码器最大的不同点。矩阵的功能是切换信号,而且只能用来切换电脑信号,它包含输入与输出接口,支持多台电脑输入与多块拼接屏输出,比如我们是用在会议室内,有4台电脑需要上拼接屏显示,这时安装有12块拼接屏,这时我们就可以配置一台4进12出的矩阵来控制,这样就可以任意把这四台电脑上的图像切换到任何一块拼接屏上显示出来,或者是全屏显示,或者是4块屏显示一个图像等功能。

  而解码器的功能是解码监控视频,所以它主要用在监控显示中,通过传输把前端的摄像机的信号传输到后端控制室后,通过交换机进行汇聚,再接入解码器进行视频解码,输出端连接每一块拼接屏,这样就可以控制哪个路监控视频在哪块拼接屏上显示。它还可以实现画面分割显示功能,比如在一块拼接屏上显示4路、9路、16路等视频,这适合一些监控比较多的场合,可以保证所有的监控图像同时上屏显示。另外,解码器还兼备矩阵功能,比如我们的监控室,有时候还需要上传电脑信号,这时通过解码器依然可以实现矩阵一样的功能,实现信号源的切换与显示等,所以它的功能更加强大。

  所以说,拼接屏系统用矩阵还是解码器是有很大区别的,而主要的区别就是应用,我们记住一点,如果我们的输入信号是电脑,那么用矩阵即可,如果是监控视频那么就用解码器,这也是最基本的区别。

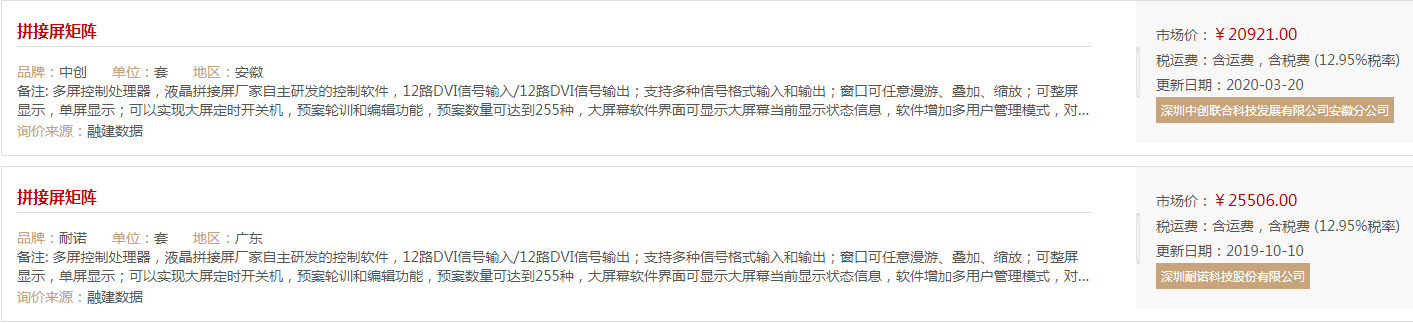

  三、拼接屏矩阵的市场价格参考





  工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响,该材料的市场价仅供参考,广大客户请根据自身的诉求,合理借鉴。有更多材价需求,请点击融建网-【材价数据中心】【人工在线询价】获取相关信息。
