跌落保险价格:跌落保险操作顺序

融建网选材百科      2022-01-12

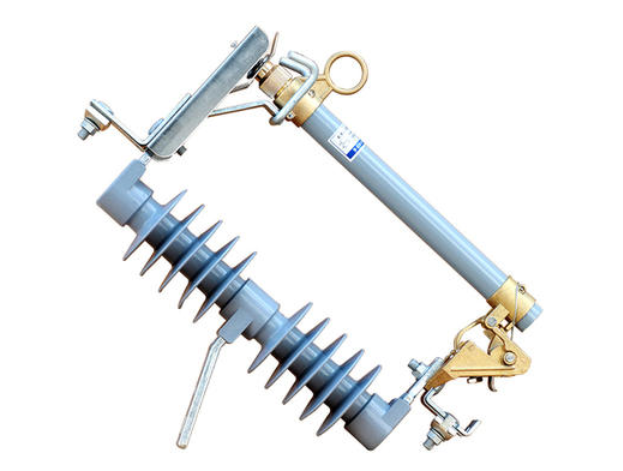

跌落保险的工作原理和保险丝一样,其实也是一种熔断装置,只不过它熔断后会跌落。跌落保险是常见的短路保护开关,在通过短路电流或过载电流时会自动熔断并跌落,以保护电路中的电气设备。跌落保险在3KV-35KV小容量装置中,可用于保护线路、电动机、变压器以及电压互感器等,主要安装在配电支干线路上或配电变压器高压侧,具有操作方便、适应户外环境性强等特点。

  跌落保险的工作原理和保险丝一样,其实也是一种熔断装置,只不过它熔断后会跌落。跌落保险是常见的短路保护开关,在通过短路电流或过载电流时会自动熔断并跌落,以保护电路中的电气设备。跌落保险在3KV-35KV小容量装置中,可用于保护线路、电动机、变压器以及电压互感器等,主要安装在配电支干线路上或配电变压器高压侧,具有操作方便、适应户外环境性强等特点。





  一、跌落保险操作顺序

  1、送电操作顺序

  跌落式熔断器无论三角排列或水平排列,送电操作均应先合中相跌落式熔断器,再合两边跌落式熔断器。

  2、停电操作顺序

  (1)跌开式熔断器水平排列且有风时,停电操作应逆风向进行,先拉开下风侧边相跌落式熔断器,再拉开中相跌落式熔断器,最后拉开上风側边相跌落式熔断器。当跌落式熔断器水平排列而无风时,停电操作应先拉开中相跌落式熔断器,后拉开左右边相跌落式熔断器。

  (2)跌落式熔断器三角排列且有风时,停电操作应先拉开下风侧边相跌落式熔断器,再拉开上风侧边相跌落式熔断器,最后拉开中相跌落式熔断器。当跌落式熔断器三角排列而无风时,停电操作先拉开左右两边相跌落式熔断器,再拉开中相跌落式熔断器。

  3、用跌落式熔断器停、送分支线路及变压器操作顺序

  (1)配电变压器停运操作。首先拉开变压器低压侧空气断路器或低压熔断器,停运配电变压器低压负荷,再拉开配电变压器高压侧跌落式熔断器。

  (2)配电变压器投运操作。首先合上配电变压器高压侧跌落式熔断器,再合上变压器低压侧空气断路器或低压熔断器。

  (3)分支线跌落式熔断器停运操作。操作人员按单台配电变压器停运操作顺序进行操作,将分支线上的配电变压器逐台停运,最后拉开控制分支线的跌落式熔断器,取下熔丝管。送电程序与此相反。

  二、跌落保险安装规范

  1、安装跌落式熔断器,应符合以下要求:

  安装前,应通过检查确认熔体管与绝缘支架能头间的配合尺寸,符合使用说明书的要求,以保证合闸状态下具有足够的接触压力。还应确认熔体已拉紧,以防止触头过热。

  2、不得垂直或水平安装,而应使熔管轴线与铅垂线成30度倾角,以保证熔体熔断时熔管能靠自重自行跌落。

  3、不得装于变压器和其他设备的上方,以防熔管掉落发生其他事故,如果熔断器装于被保护设备侧上方,则熔断器与被保护设备外廓的水平距离不应小于0.5米。

  4、应保持足够的安全距离。当电压为6-10千伏时,装于室外的熔断器,相间距离不应小于70毫米;装于室内的熔断器,相间距离不应小于60毫米。熔断器的对地距离,室外一般为0.5米,室内为3.0米。

  必须指出,跌落式熔断器灭弧时,会喷出大量游离气体,并发出很大的响声,所以这种熔断器一般只装于室外。

  5、操作跌落式熔断器,应注意以下事项:

  在一般情况下不得带负荷操作,但是,对于容量为千伏·安及以下的配电变压器,允许其高压侧的熔断器分合负荷电流,若超过此容量,则分、合阐时电弧较大,有可能引起高压侧短路,所以应先切断负荷,然后操作跌落式熔断器,以保证安全,防止发生事故。

  6、分断操作时,首先应拉断中相,然后拉下风相,最后拉剩下的一相,合闸时顺序相反,即先推上风相,最后推中相。操作时不可用力过猛,以免损坏熔断器,操作人应戴绝缘手套和护目镜,以保证安全。

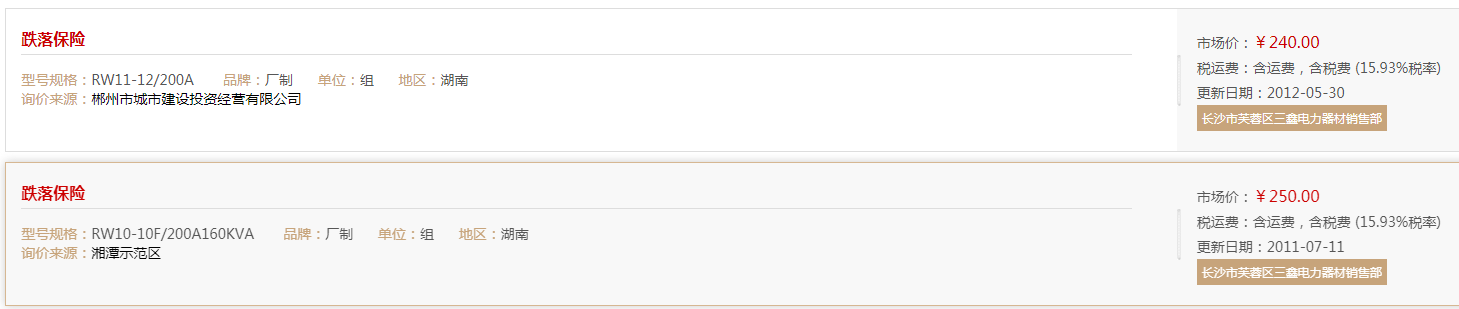

  三、跌落保险的市场价格参考





  工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响,该材料的市场价仅供参考,广大客户请根据自身的诉求,合理借鉴。有更多材价需求,请点击融建网-【材价数据中心】【人工在线询价】获取相关信息。

  融建网(www.cnrjw.cn)作为专注于工程领域成本控制、工程预决算的工程造价信息网,将持续为广大客户提供全国建筑材料价格查询、各个地市建材信息价免费查阅及全过程材料价格信息服务。
