一次导线价格:一次导线规格,一次导线安装工艺

融建网选材百科      2022-01-13

变压器通常有两侧,将电源侧称为一次侧,负载侧称为二次侧。一次导线就是连接变压器一次端的导线。一次导线根据导线的横截面积,可以分为1.5、2.5、4、6、10、16、25、35、50、7O、95、l20、150、185等多种规格,根据横截面积,还可以算出一次导线的载流量。一次导线的安装工艺分为剥线和压线,良好的剥线和压线工艺能确保线路的畅通无阻。

  变压器通常有两侧,将电源侧称为一次侧,负载侧称为二次侧。一次导线就是连接变压器一次端的导线。一次导线根据导线的横截面积,可以分为1.5、2.5、4、6、10、16、25、35、50、7O、95、l20、150、185等多种规格,根据横截面积,还可以算出一次导线的载流量。一次导线的安装工艺分为剥线和压线,良好的剥线和压线工艺能确保线路的畅通无阻。





  一、一次导线规格

  一次导线的规格是按照导线的横截面积来分的,横截面积由金属线芯和绝缘材料组成,绝缘材料又包括各种型号的橡皮绝缘线或塑料绝缘线。根据横截面积,一次导线的规格型号有1、1.5、2.5、4、6、10、16、25、35、50、7O、95、l20、150、185......等,单位是平方毫米。

  各种横截面的载流量“用截面乘上一定的倍数”来表示。为此,应当先熟悉导线截面(平方毫米)的排列:1 1.5 2.5 4 6 10 16 25 35 50 7O 95 l20 150 185......生产厂制造铝芯绝缘线的截面积通常从而2.5开始,铜芯绝缘线则从1 开始;裸铝线从16 开始;裸铜线从10 开始。

  导线载流量计算口诀:

  10下五,100上二。25,35,四三界。70,95,两倍半。穿管温度,八九折。裸线加一半,铜线升级算。

  这口诀指出:铝芯绝缘线载流量、安,可以按截面数的多少倍来计算。口诀中阿拉伯数码表示导线截面(平方毫米),汉字表示倍数。把口诀的截面与倍数关系排列起来便如下:10 16-25 35-50 70-95 120....五倍四倍三倍两倍半二倍,现在再和口诀对照就更清楚了。原来“10 下五”是指截面从10 以下,载流量都是截面数的五倍。“100 上二”(读百上二),是指截面100以上,载流量都是截面数的二倍。截面25与35 是四倍和三倍的分界处.这就是“口诀25、35 四三界”。而截面70、95 则为2.5 倍。从上面的排列,可以看出:除10 以下及100 以上之外,中间的导线截面是每两种规格属同一倍数。

  二、一次导线安装工艺

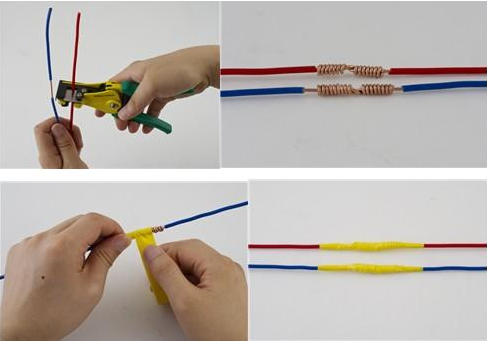

  1、如何剥线

  安全耐用的导线连接首先需要彻底、准确的剥线。去除外层塑料而不削到内部的电线是至关重要的。如果电线有缺口,连接可能会断开或发生短路。

  (1)工具:

  一个简单的手动剥线钳是一对非常像剪刀的相对的刀片。有几个不同大小的凹槽。这允许用户将缺口尺寸与导线尺寸相匹配,这对于不损坏导线非常重要。

  警告:在五金店找到的许多剥线钳没有剥去小规格导线(22到30)的槽口。进行原型设计时,一定要选择能够剥离22AWG和更小尺寸的工具。 能够剥去非常小的30AWG线(也称为绕线)是一个优点。尽管使用小刀也能剥离导线,但常会因切到金属部分而损坏导线,用刀去掉钢丝也是非常危险的。这把刀很容易滑倒并造成使用者受伤。

  (2)剥线

  通过简单地将手柄从导线端部或所需长度约1/4英寸处挤压,使用工具上正确的凹槽,然后稍微扭曲一点,绝缘层将被切下来。然后,通过将剥线钳拉向导线末端,绝缘层就从导线上滑下。

  (3)技巧与提示

  将导线的尺寸与剥线钳中正确的槽口相匹配非常重要。如果缺口太大,电线不会被剥离。如果缺口太小,则存在损坏电线的风险。 使用尺寸过小的切口意味着剥离器将收口太细,挖入下面的电线。用于多股导线时,该工具会切断电线的外环,减小电线的总直径并降低电线的强度。实心芯线中的缺口将严重降低线材的强度和柔韧性。弯曲时导线被折断的可能性将显著增加。

  这根导线没有被正确地剥离,有划伤、凹坑或缺失的线股。如果电线意外地在其中留下缺口,那么最好的行动方案是切断电线的损坏部分并重新再剥一次。

  2、如何压接接线端子

  接线端子是使用机械组件用于将电路连接在一起的装置。连接可能是暂时的,或者永久的电气连接。有数百种类型的接线端子。接线端子可将两段电线连接在一起,或将电线连接到电气终端上。

  (1)工具

  压线一词再这里表达的意思是使其中一片金属或者两者共同变形来达到固定导线的目的。这个变形过程称为压线。

  为了将接线端子压接到导线上,需要使用专用工具。注意钳子不是压线用途的。也不是用锤子,钳子,尖嘴钳或石头。正确使用好的压线钳将在导线和接线端子的筒体之间形成冷焊接。如果你将一个接线端子处卷成恰好两半,你会看到一个坚固的线与端子之间的连接。错误使用工具不会实现良好的压线效果。

  有几种不同款式的压线钳可供选择。显示在最上面的最好的压线钳有一个内置的棘轮。当按下把手时,它会使用棘轮传动以防止钳口向上打开。当施加足够的压力时,棘轮将脱开并释放压线部分。这确保了足够的压力。这种类型的压线钳还具有宽的底座以覆盖连接器上更多的表面区域。

  压线钳可以达到近乎相同的结果,但它要求用户操作更加仔细。这种压线钳的结构通常不那么坚固。压接时必须注意确保钳口在接线端子上正确排列。未对准将导致不理想的压接连接。随着时间的推移,正常使用时的磨损和撕裂也会导致钳口分离而不能完全闭合。 一般来说,尽可能地挤压它就足够了。

  (2)压接线端子

  有几个原因导致人们争论和反对使用单股导线与接线端子压接连接。许多人认为压接实芯电线会在电线上产生薄弱点,从而导致断裂。由于导线与端子不一致,因此压接连接松动的可能性也更大。如果您必须使用实芯电线,则在将电线轻压接后将其焊接是个不错的补充措施。

  首先,必须为接线端子选择正确尺寸的导线,反之亦然。接下来,剥去导线。 裸露的导线长度应等于接线端子上金属筒的长度,通常约为6毫米左右。如果剥离的导线适合插入筒体的金属部分而没有什么空余空间,则接线端子尺寸合适。

  请记住:如果导线不适合筒体,或过于松动,则选择导线或接线端子的尺寸错误。然后插入导线,直到导线上的绝缘层接触到枪管末端。

  (3)良好的示例:导线稍稍穿过筒体

  然后将电线和端子放进压线钳中。端子绝缘层的颜色需要与压接工具上的颜色相匹配。因此,如果端子绝缘层为红色,请使用压线钳上红点标记的点。或者,如果压线钳没有颜色标记,请参考使用侧面的标记。

  接线端子应该水平放置,筒体朝上。然后将工具垂直于端子并放置在筒体上,最靠近环(或其他连接类型)。为了完成压接,虽然该工具受到相当大的挤压。一般来说,过压的连接几乎是不可能的。

  压接完成后,试着用力将其拉开,导线和接线端子仍应保持在一起。如果连接可以拉断开,说明压接不正确。这是重要的测试,如果有问题就应该现在让它断开,而不是在其应用中安装之后。

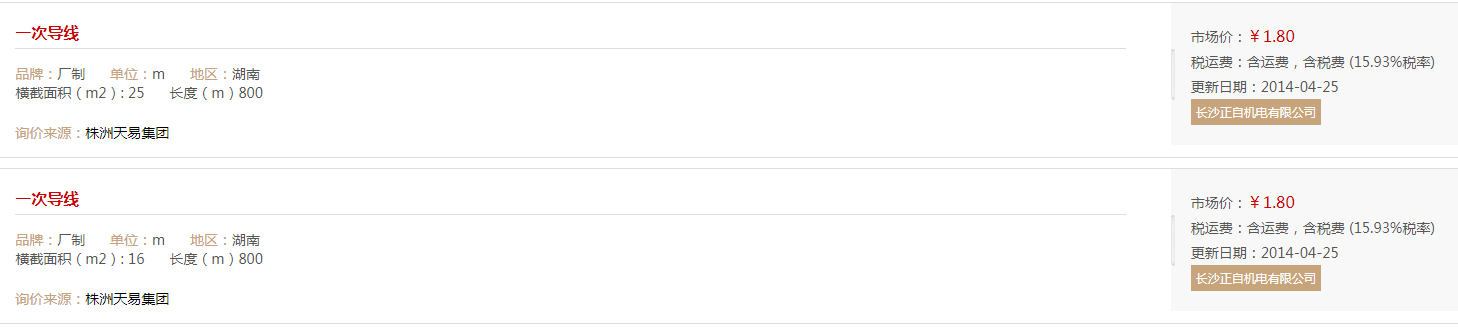

  三、一次导线的市场价格参考





  工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响,该材料的市场价仅供参考,广大客户请根据自身的诉求,合理借鉴。有更多材价需求,请点击融建网-【材价数据中心】【人工在线询价】获取相关信息。

  融建网(www.cnrjw.cn)作为专注于工程领域成本控制、工程预决算的工程造价信息网,将持续为广大客户提供全国建筑材料价格查询、各个地市建材信息价免费查阅及全过程材料价格信息服务。


免责声明:所有内容均为网上收集,仅供学习交流,如有侵权请通知我们删除。
