音频跳线价格:音频跳线盘接线图

融建网选材百科      2022-01-14

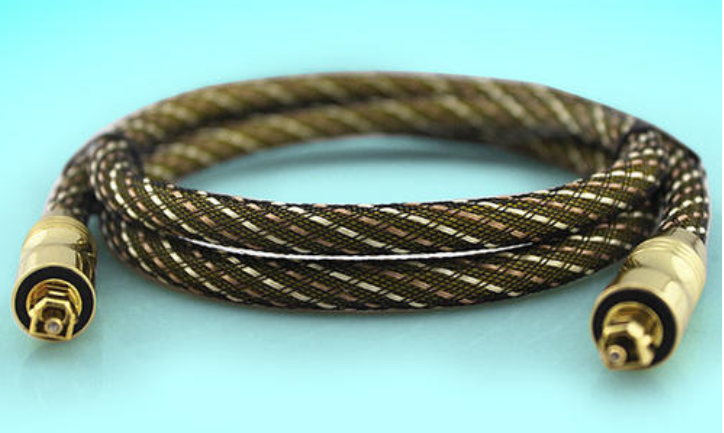

音频跳线就是用于音频设备的连接和控制的跳线,它的作用是调整音频设备上不同电信号的通断关系,并以此调节设备的工作状态,。音频跳线由两部分组成,一部分是固定在主板、硬盘等设备上的金属跳针,另一部分是可以活动的跳线帽,可以插在跳线针上面,将两根跳线针连接起来,接通时有电流通过,表示连接成功。

  音频跳线就是用于音频设备的连接和控制的跳线,它的作用是调整音频设备上不同电信号的通断关系,并以此调节设备的工作状态,。音频跳线由两部分组成,一部分是固定在主板、硬盘等设备上的金属跳针,另一部分是可以活动的跳线帽,可以插在跳线针上面,将两根跳线针连接起来,接通时有电流通过,表示连接成功。





  一、音频跳线盘接线图

  1、全环通方式该连接方式是一种串行结构,当没有跳线插头插入时,音频跳线盘的上排(输出)与下排(输入)在内部是联通的。

  2、当跳线插头插入上排,可获得信号输出,同时音频跳线盘内部断开与下方跳线插座的连接。

  3、半环通方式该连接方式为一种并行结构,当没有跳线插头插入时,音频跳线盘的上排(输出)与下排(输入)在内部是联通的。当跳线插头插入上排插座,可获得信号输出,信号同时与下方跳线插座相联。此时信号可由上下插座并行获得。

  4、在下方插座接入假插头,可防止信号接入下方插座。通过在下方插座接入跳线插头,可输入信号。这时信号不会与上方插座连接。

  5、直接找到audio把前置音频插上就好了。看有没有带话筒,如果是把前置的拔了,后面的没有了声音,那需要两个跳线冒去短接前置音频audio的两组线,总的有9个角,找到5.6的跳线冒把它短接了,再找到9.10角短接,这样你后面就会有声音输出,如果发现没有低音或者是左右声道其中一个没有,那么重新换下短接下。

  二、音频跳线盘的原理

  1、全环通方式

  该连接方式是一种串行结构,当没有跳线插头插入时,音频跳线盘的上排(输出)与下排(输入)在内部是联通的。当跳线插头插入上排,可获得信号输出,同时音频跳线盘内部断开与下方跳线插座的连接。通过在下方插座接入跳线插头,可输入信号。这时,信号不会与上方插座连接。这种方式就是双环通的上下断开版本,在背面板A插入假插头,最后使A通A,B通B。

  2、双环通方式

  当没有跳线插头插入时,音频跳线盘的上排(输出)与下排(输入)在内部是联通的。当跳线插头接入上排插座,可以获得信号输出,信号同时与下方跳线插座相联。此时信号可由上下插座并行获得。在下方插座接入假插头,可以防止信号接入下方插座。当在下方插座接入另一个跳线插头,可输入信号;但要注意的是这时的信号同时与上方插座连接。为防止这种情况的发生,可以在上方插座接入一个假插头;此种情况可应用在主备调音台进入处理器的情况。

  其实这种方式和半环通差不多,只不过这种主要在前面板作为输入时使用,就是当前面板B定义为输入时,信号输出给前面板A和背面板B;同理,在背面板B和前面板A作为输入时,用法一样。

  3、半环通方式

  该连接方式为一种并行结构,当没有跳线插头插入时,音频跳线盘的上排(输出)与下排(输入)在内部是联通的。当跳线插头插入上排插座,可获得信号输出,信号同时与下方跳线插座相联。此时信号可由上下插座并行获得。在下方插座接入假插头,可防止信号接入下方插座。通过在下方插座接入跳线插头,可输入信号。这时,信号不会与上方插座连接。(这种情况为背面板A接口为输入信号,前面板A和背面板B为输出信号;同理反过来也是一样的,即背面板B定义为输入,背面板A和前面板A作为输出,此种情况可应用在主备调音台的切换。)

  简单来说就是背面板A定义为输入,此时,信号会输出给前面板A及背面板B ,但当前面板B接入插头时上下将不再联通,即输入A对输出A,输出B对输出B;同理,当背面板B定义为输入亦或是前面板A定义为输入,也是一样,总而言之,三个通道相互联通,随便你怎么玩。

  4、音频跳线盘的使用方法

  跳线盘链接方式各式各样,跳线盘的用法也很多,导致部分道友没有一个整体概念,下面介绍一下跳线盘最常见的使用方法。

  跳线盘在剧场剧院多功能厅礼堂等最多的用法就是担当起系统备份和信号的输入输出的控制作用。

  (1)(观众席和舞台区)所有舞台信号能在观众厅中部或后部、舞台两侧提供完全的信号输入输出接口,正常情况下是不用的,信号直接旁通到后面控制室,需要的时候再把调音台插入到那些控制位。记住这些控制位都是有信号的输入输出的。

  (2)在控制室的使用就更加丰富了,让所有设备的输入输出都可以进跳线盘。也就是说所有音源、调音台的母线输出、矩阵输出、AUX、INSERT、音频矩阵的输入输出、功放的输入等都可以在跳线盘上面找到。同时,还要考虑任何一级都可以被拿掉而被其他设备所备份接入,进而取而代之形成系统备份。

  三、音频跳线的市场价格参考





  工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响,该材料的市场价仅供参考,广大客户请根据自身的诉求,合理借鉴。有更多材价需求,请点击融建网-【材价数据中心】【人工在线询价】获取相关信息。
