语音配线架价格:语音配线架的端接

融建网选材百科      2022-01-14

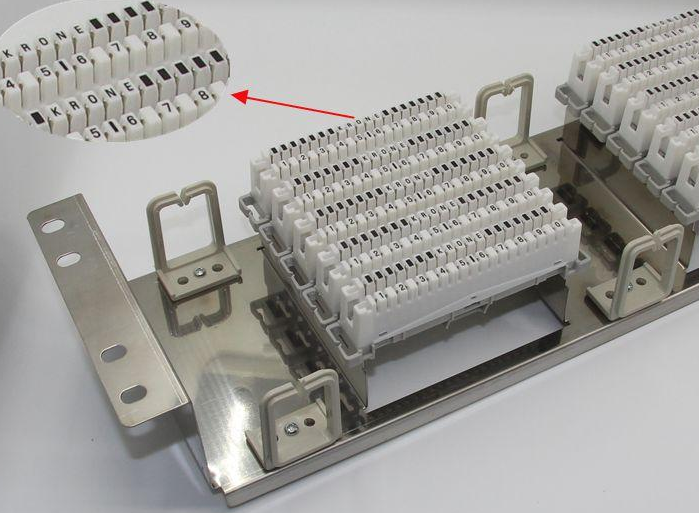

语音配线架是用来给语音传输线路进行理线、配线的器件,常见的有110对语音配线架和50对语音配线架。与网络配线架相比,语音配线架是一种比较传统的配线架种类,在网络配线架出现以前,语音配线架可通用于网络和语音,网络配线架出现以后,语音配线架主要用于语音传输系统。但是,语音配线架的技术较成熟,无论是端接还是打线都驾轻就熟。

  语音配线架是用来给语音传输线路进行理线、配线的器件,常见的有110对语音配线架和50对语音配线架。与网络配线架相比,语音配线架是一种比较传统的配线架种类,在网络配线架出现以前,语音配线架可通用于网络和语音,网络配线架出现以后,语音配线架主要用于语音传输系统。但是,语音配线架的技术较成熟,无论是端接还是打线都驾轻就熟。





  一、语音配线架的端接

  第一步:固定语音配线架。

  首先应将语音配线架固定在机架后墙面上。

  第二步:将大对数语音电缆安装在语音配线架上。

  用剥线钳将大对数电缆的外皮剥去,使用扎带固定好电缆,将电缆穿过语音配线架一侧的进线孔,摆放至配线架打线处。

  第三步:根据大对数线序对电缆进行线序排线。

  众所周知,电缆应根据一定色谱排列才能正常工作。我们在安装语音配线架时也必须对大对数语音电缆进行线序排线。

  第四步:将线对压入到语音配线架的槽内。

  根据电缆色谱排列顺序,将对应颜色的线对逐一压入槽内,然后使用打线刀(打线钳)固定线对连接,同时将伸出槽位外多余的导线截断。注意:刀要与配线架垂直,刀口向外。

  第五步:安装110连接块。

  将110连接块放入5对打线工具中,然后把110连接块垂直压入到语音配线架的槽内。

  二、语音配线架和网络配线架的区别

  1、用途不同

  语音配线架是一种用来在局端对前端信息点进行管理的模块化的设备。前端的信息点线缆(超5类或者6类线)进入设备间后首先进入配线架,将线打在配线架的模块上,然后用跳线(RJ45接口)连接配线架与交换机。网络配线架主要用于网络,110配线架以前用于网络和语音,现在主要用于语音。

  2、功能不同

  网络配线架超五类(100MHz),六类(250MHz)布线系统的推出,另外使用者对网络系统的应用提出多种需求,如内网(屏蔽),外网(非屏蔽),语音,光纤到桌面等,面对较多功能信息端口的灵活管理。以往固定RJ45口式110配线架端口固定无法更改。

  3、性能不同

  网络配线架摒弃了以往固定RJ45口式110配线架端口固定无法更改的弱点,它本身为标准19英寸宽1U高的空配线板,在其上可以任意配置超五类,六类,七类,语音,光纤和屏蔽/非屏蔽布线产品,1U高最多可以配置24个数据铜缆或光纤端口以及48个语音端口。

  三、语音配线架的市场价格参考





  工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响,该材料的市场价仅供参考,广大客户请根据自身的诉求,合理借鉴。有更多材价需求,请点击融建网-【材价数据中心】【人工在线询价】获取相关信息。
