施工图预算中柱及剪力墙平法施工图看图要点！

柱平法施工图的看图要点

看图原则：先校对平面，后校对构件；先看各构件，再看节点与连接。

1 看结构设计说明中的有关内容；

2 检查各柱的平面布置和定位尺寸，根据相应的建筑结构平面图，查对各柱的平面布置与定位尺寸是否正确。特别应注意变截面处，上下截面与轴线的关系；

3 从图中（截面注写方式）及表中（列表注写方式）逐一检查柱的编号、起止标高、截面尺寸、纵向钢筋、箍筋、混凝土强度等级；

4 柱纵向钢筋的连接位置、连接方法、连接长度、连接范围内的箍筋要求；

5 柱与填充墙的拉接筋及其它二次结构预留筋或预埋铁件。

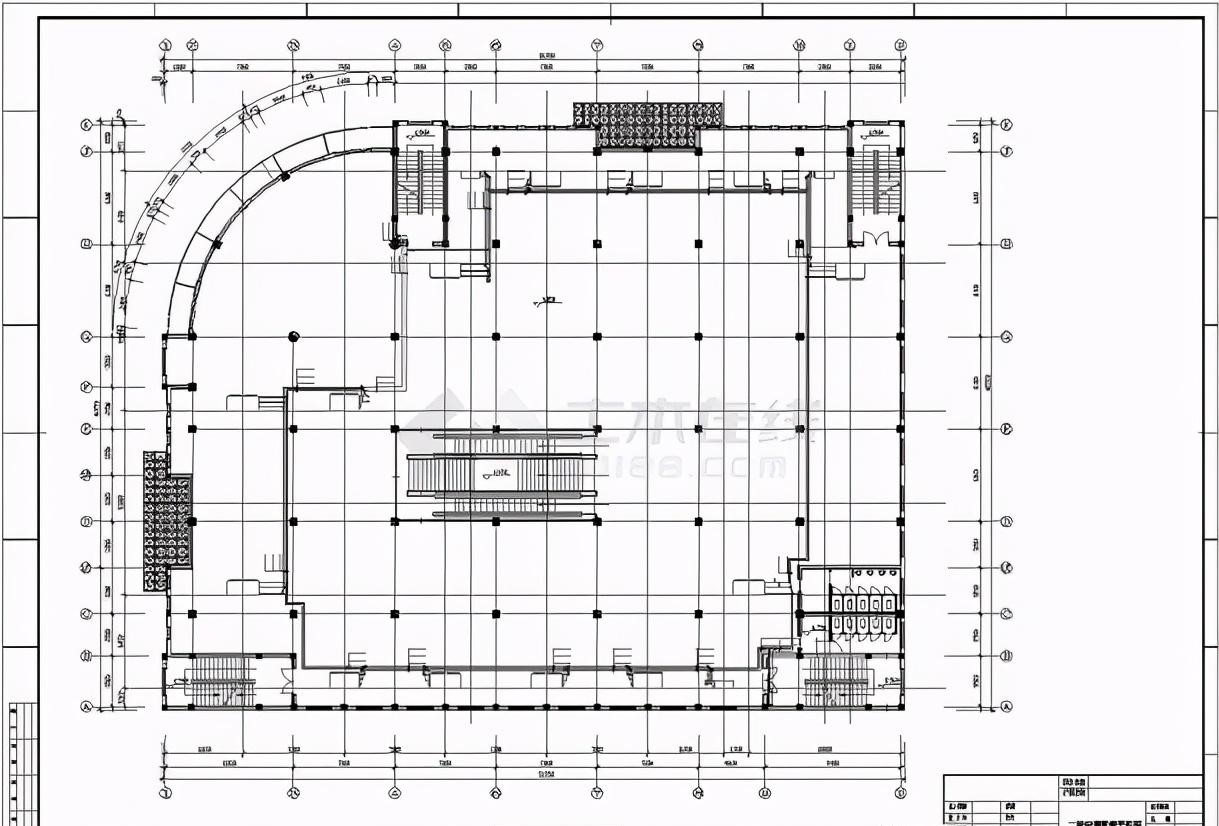

所以建施与结施图一定要结合起来看！

剪力墙平法施工图看图要点

看图原则：先校队平面，后校对构件；根据构件类型，分类逐一细看；先看各构件，再看节点与连接。

1 看结构设计说明中的有关内容。明确底部加强区在剪力墙施工图中的部位及高度范围；明确底部加强区在剪力墙施工图中的部位及高度范围；没有明确得就要问设计

2 检查各构件的平面布置与定位尺寸。根据相应的建筑平面图墙柱及洞口布置，查对剪力墙各构件的平面布置与定位尺寸是否正确。特别应注意变截面处上下截面与轴线的梁轴线的关系。

3 从图中（截面注写方式）及表中（列表注写方式）检查剪力墙身、剪力墙柱、剪力墙梁的编号、起止标高、截面尺寸、配筋、箍筋。当采用列表注写方式时，应将表和结构平面图对应起来一起看。

4 剪力墙柱的构造详图和剪力墙身水平、竖直分布筋构造详图，结合平面图中剪力墙柱的配筋，搞清从基础到屋顶整根柱或整片墙的截面尺寸和配筋构造。

5 剪力墙梁的构造详图，结合平面图中剪力墙梁的配筋，全面理解梁的纵向钢筋、纵向钢筋锚固、箍筋设置要求、梁侧纵向构造钢筋的设置要求等。

6 其余构件与剪力墙的连接，剪力墙与填充墙的拉接。KL与墙的连接，随LL还是随AL，还是另有说法？都必须由设计予以明确

7 全面理解剪力墙的配筋图，读者可以自己动手画出整片剪力墙各构件的配筋立面图。

尤其要把洞口画出来——钢筋工班长要与木工班长通气，协调一致，土建监理要与设备监理多沟通，洞口主要是设备需要的。
