带电显示器价格：带电显示器工作原理

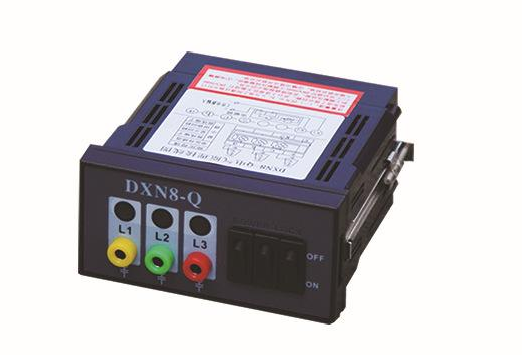

　　带电显示器是安装在室内电气设备上，可以直观显示出电气设备是否带有运行电压的提示性安全装置。安装在设备上的带电显示器发出闪光，就表示该设备带有运行电压，警示人们高压设备带电需要远离。设备不带电时带电显示器则无发光指示。带电显示器一般安装在断路器、主变、开关柜、进线母线、GIS组合电器等需要显示是否带电的地方，防止电气误操作。

　　一、带电显示器工作原理

　　该装置是利用高压电场与传感器之间的电场耦合原理，在安全距离外进行感应式(非接触式)测量。高压带电显示闭锁装置由传感器、显示器二部分组成，传感器共四支、分别对准“A、B、C、D”三相带电体和接地，与高压带电体无直接接触，并保持一定的安全距离，它接受高压带电体电场信号，并传送给显示器进行比较判断。

　　当被测设备或网络带电时，“A、B、C”三相指示灯亮，“操作”指示灯熄灭，且输出强制闭锁信号。当被测设备或网络不带电时，“A、B、C”三相指示灯都熄灭，“操作”指示灯亮，同时解除闭锁信号，可以进行设备操作。装置采用分相控制，任何一相带电时即闪光报警，并输出强制闭锁信号。

　　当显示器失去控制电源时，显示器输出强制闭锁信号，保持闭锁状态。显示器上设有“自检”功能，即可自动检测传感器和显示器的各种功能模块，在装置发生任何故障时，“电源”指示灯长亮，“操作”指示灯不会亮，始终输出强制闭锁信号，保持闭锁状态。

　　二、带电显示器的作用

　　1、闭锁

　　在接上二次电源交流220V和显示器在带有额定相电压65%-100%输入时，带电显示器能够可靠闭锁，闭锁指示灯亮，闭锁继电器触点(3，4端子)断开。

　　2、高压显示

　　带电显示器在带有额定相电压15%-65%输入时，显示器相指示灯(L1，L2，L3分别对应A相，B相，C相)亮。

　　3、外部验电测试

　　有额定相电压输入时，核相器(专用)的引线端插入带电显示器的接地端口，笔体端接相序端口(L1，L2，L3)，核相器上的LED灯会发光。

　　4、自检

　　必须先接上二次电源交流220V，此时电源指示灯亮，若无一次高压时，按下按钮，三只相指示灯(L1，L2，L3)均点亮，闭锁红灯不亮，继电器触点接通，表示指示器工作正常;若有一次高压时，此时闭锁红灯亮，继电器触点断开。

　　5、核相测试

　　两台开关柜(A#，B#)各装有一台带电显示器，核相器(专用)的引线端插入A#开关柜上的相序端口(L1，L2，L3)，核相器笔体端插入B#开关柜上相对应的相序端口(L1，L2，L3)，有额定相电压输入，相序相同，核相器上的LED灯不发光，相序不同，核相器上的LED灯发光。

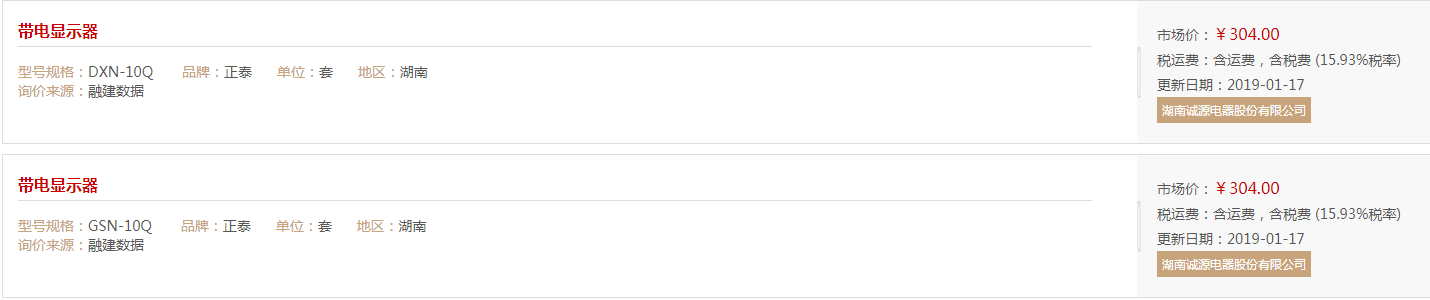

　　三、带电显示器的市场价格参考
