单元板价格：单元板的品质如何判断？

　　单元板也叫LED单元板，它是由大量的发光二极管阵列组成，是LED显示屏的主要构成部分。单元板由单片机和ttl逻辑门芯片控制，可无限级联，通过单片机发出的数据指令经过锁存以及动态扫描，以此来控制LED点阵中的指定LED点的亮或熄灭，从而产生显示画面。全彩显示屏单元板则是在不同颜色的LED上使用PWM调制即可实现LED的灰阶亮度功能，LED亮度级别越多，显示效果也就越好。

　　一、单元板的品质如何判断

　　1、看LED单元板板材

　　有些LED单元板厂家为了低价竞争，采用廉价的阻燃纸质板或者是单面纤维板作为LED灯的PCB线路板。因为全玻纤PCB板很贵。刚开始看不出差别，一般情况下不出一年就会因为受潮、紫外线破坏、氧化等原因而断裂，导致整个LED单元板报废。高品质的LED单元板须用双面全玻纤PCB板，虽然成本高，但质量有保障。

　　2、看IC器件

　　观察所用IC器件的品牌是否具有一致性。用什么型号的IC，以及用多少个IC，这些也足以影响着LED单元板的质量。有些LED显示屏生产厂家，为了节约成本，在生产单元板的时候会故意减少IC的数量，或者夹杂其他牌子的IC。

　　3、看灯珠和芯片

　　肉眼是无法分辨灯珠的好坏的。只能靠长时间的测试，也就是行家说的老化测试。一般的LED显示屏厂家的做法是：出厂前通电，检查LED显示屏能否正常运作，是不会经过长时间的老化测试的。因为这里面有时间成本和人力成本。

　　4、看焊接质量

　　检查贴片是否有元件漏贴、错贴现象，是否有元件管脚毛刺短路的现象。检查直插件焊点是否光滑圆润，板面是否清洁整齐，无虚焊漏焊。检查发光点阵的插装平整度和油墨颜色的一致性。

　　5、看通电测试

　　通电测试(可参考“性能测试报告”的步骤进行)：

　　①通电测试发光点阵的一致性。

　　②通电测试对行驱动管CEM4953是否有效保护。

　　③通电测试信号传输能力。

　　二、LED单元板的规格尺寸

　　LED单元板按照使用地点分为户内和户外，户内叫单元板，户外叫模组。也可分为表贴和直插。户内一般要求近距离就能看清图像和视频，所以点间距比较小，表贴适用。户外要求亮度高且要防水，有直插也有表贴。

　　按照点间距来分，比如P8表示点间距为8mm，现在10mm一下一般为室内屏，10mm以上为室外屏，现在LED屏最小点间距有1、9mm。按照设计思路来分，可以分为静态和动态扫描。静态一般适用于室外，动态扫描只有2扫才能满足室外的要求，4扫以上为室内屏所用。扫描数越少，刷新率越高，亮度也越大，当然电子材料也用的越多。对于不同的项目和不同的要求只要满足就好。

　　1、按发光点直径分类

　　室内屏单元板：Φ3mm、Φ3、75mm、Φ5mm。

　　室外屏模组：Φ10mm、Φ12mm、Φ16mm、Φ19mm、Φ20mm、Φ21mm、Φ22mm、Φ26mm。

　　2、单元板或模组的规格尺寸

　　P2.5单元板尺寸160*160 单元板像素64*64

　　P3.0 单元板尺寸192*192 单元板像素64*64

　　P4.0 单元板尺寸256*128 单元板像素64*32

　　P5.0 单元板尺寸320*160 单元板像素64*32

　　P6.0 单元板尺寸192*192 单元板像素32*32

　　P8.0 单元板尺寸256*128 单元板像素32*16

　　P10 模组尺寸320*160 模组像素32*16

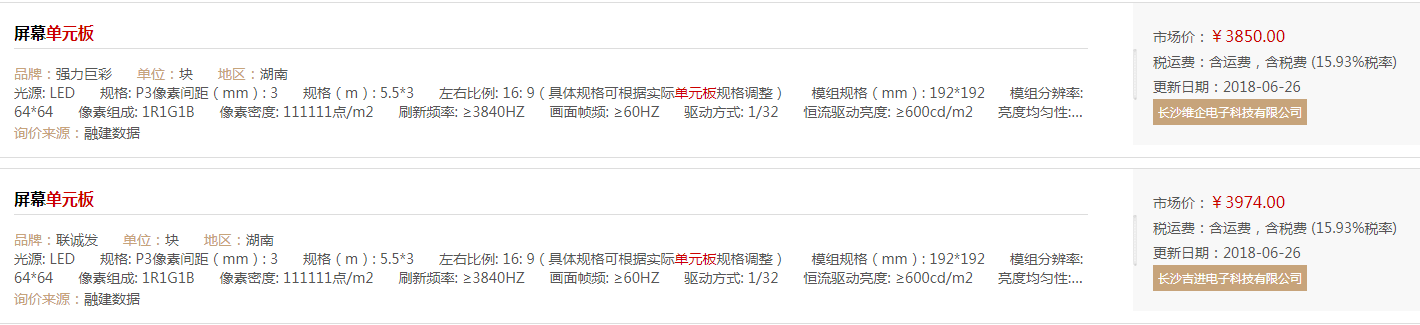

　　三、单元板的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
