单相电源防雷箱价格：单相电源防雷箱接线图

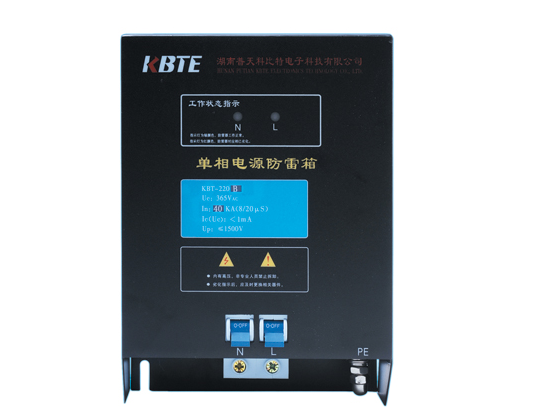

　　单相电源防雷箱是电源防雷箱的一种，它是相对二相或三相电源防雷箱来说的，通常是对220V、50Hz交流电使用设备提供防雷保护。单相电源防雷箱是依照IEC标准，采用一体化的设计理念为基础，开发出带有雷电计数器及遥信附加功能的防雷箱，它在配电系统中提高了对浪涌观察及预防的性能。单相电源防雷箱通用于TT、TN-S/TN-S-C供电系统，特别适合电网品质差或户外进线的电源防护。

　　一、单相电源防雷箱接线图

　　在安装电源防雷器时，要求防雷器的接地端与接地网之间的连接距离尽可能越近越好。如果防雷器接地线拉得过长，将导致防雷器上的限制电压(被保护线与地之间的残压)过高，可能使防雷器难于起到应有的保护作用，因此防雷器的正确安装以及接地系统的良好与否，将直接关系到防雷器防雷的效果和质量。防雷器接线的基本要求如下：

　　1、电源防雷器的连接引线，必须有足够粗，并尽可能短。

　　2、引线应采用截面积不小于25mm⊃2的多股铜导线。

　　3、如果引线长度超过1.0m时，应加大引线的截面积。

　　4、引线应紧凑并排或帮扎布放。

　　5、电源避雷箱的接地线应为不小于25~35m⊃2多股铜导线，并尽可能就近可靠入地。

　　二、单相电源防雷箱安装

　　1、单相电源防雷箱应用于主分配电系统为220V或380V第一、二、三级雷电防护，并联安装在建筑物配电箱或机房的电源进线端，配35mm电气导轨，可采用凯文连接方式。安装前必须切断电源，严禁带电操作。

　　2、在AC供配电系统中，为防止单相电源防雷箱老化短路造成系统故障，单相电源防雷箱安装线路上应有过电流保护器件，并选用有显示功能的单相电源防雷箱。

　　3、安装时请根据安装示意图所示连接，其中L为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器开关，检查工作状态是否正常。

　　4、避雷器应尽量安装在被保护设备内，若无法安装在被保护设备内时，必须先将单相电源防雷箱安装在安装盒内，再安装在附近的墙上或靠近被保护设备的其它地方。

　　5、当单相电源防雷箱1至单相电源防雷箱2的线距长度小于10米时， 单相电源防雷箱2至单相电源防雷箱3的线距长度小于5米时，需要在单相电源防雷箱之间应加装退耦电感。

　　6、单相电源防雷箱连接导线长度不宜超过0.5m，接地引线应尽量避免与电源线紧挨平行布设，并宜粗、短、直。

　　7、单相电源防雷箱连接线的走线要美观，特别是直线、转弯、连接头，保证单相电源防雷箱整洁美观，连接牢固可靠。

　　8、各级电源单相电源防雷箱必须安装在交流配电设备的交流输入端，宜采用凯文接线方式连接(将室内接地汇集线与接地引入线连接处断开，断开处的两端分别单独引线接至单相电源防雷箱的接地端)。

　　9、电源单相电源防雷箱应以最短、直路径接地，单相电源防雷箱的接地线应避免出现“V”形和“U”形弯，连线的弯曲角度不得小于90°，且接地线必须绑扎固定好，松紧适中。

　　10、单相电源防雷箱和空气开关与35mm的标准导轨可靠固定，电源一级单相电源防雷箱连接导线线经不得小于16mm2,接地导线线径不得小于25mm2。电源二级单相电源防雷箱连接导线线经不得小于10mm2,接地导线线径不得小于16mm2。电源三级单相电源防雷箱连接导线线经不得小于6mm2,接地导线线径不得小于10mm2。信号避雷器连接导线线经不得小于2.5mm2,接地导线线径不得小于6mm2。

　　11、单相电源防雷箱安装完毕后，须由施工单位技术主管再次检查确认，保证单相电源防雷箱安装正确、可靠，单相电源防雷箱的接地要求应小于4欧姆。如整个防雷系统采用共用接地时，其冲击接地电阻要求应该≤1欧姆。

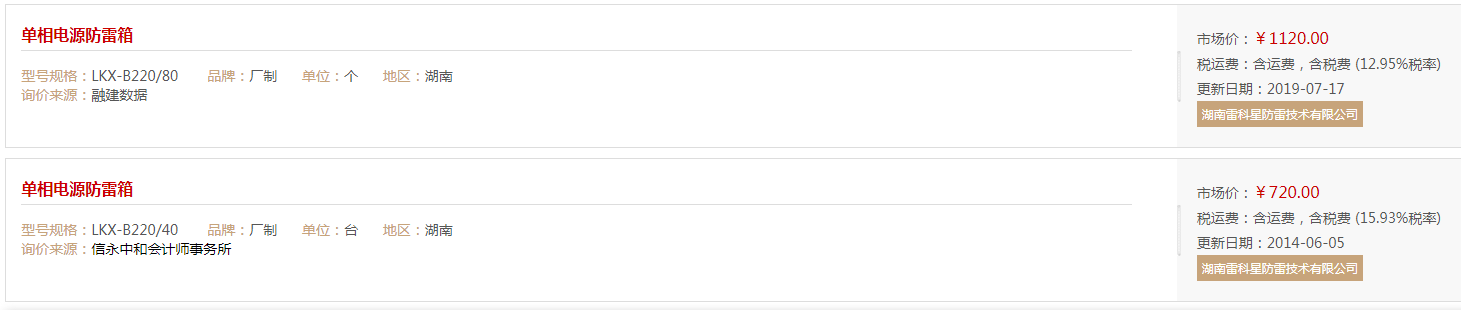

　　三、单相电源防雷箱的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
