单相防雷器价格：单相防雷器的正确接法图

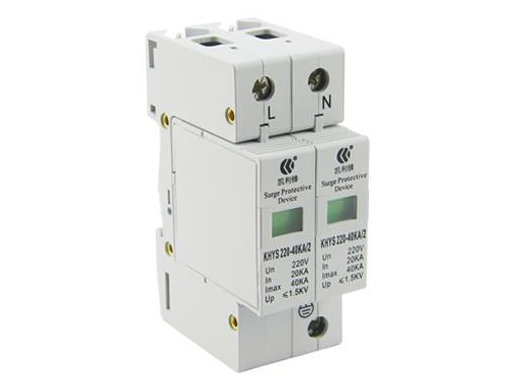

　　单相防雷器也叫单相电源防雷器，它是单相电源电子设备专用的雷电防护装置，专用于低压配电系统和电子信息系统，为各种电子设备、仪器仪表、通讯线路提供安全的防雷保护。当电气回路或者通信线路中因为雷电的干扰突然产生尖峰电流或者电压时，单相防雷器能在极短的时间内导通分流，从而避免雷电浪涌对回路中其他设备造成损害。

　　一、单相防雷器原理

　　单相防雷器根据电源防雷器的工作原理大致的可以分为限压型和开关型。

　　对于限压型的它主要是由压敏电阻、tvs瞬态抑制二极管组合而成，这种防雷产品的动作特点就是在随意雷电流强度的增加，会让其对地泄放雷电流的能力也是会变得越大，而且它的反应速度也是相当快的，并且可以有效的降低电网上面的残留电压，疏导8/20us的模拟雷电冲击电流。

　　而开关型的防雷器它的组成元件和限压型的不同，它主要是由间隙放电和充气放电管、闸流管等等一些元器件组成。其对地导通是大开大合，一旦雷电流强度超过开关型防雷器动作的额定标准时，防雷器即瞬时最大程度泄放雷电流。开关型防雷器具有泄放能力强的优点，可疏导10/350us的模拟雷电冲击电流。

　　虽然说这两种常见的电源防雷器它们的组成元件不同但是各自有各自的有点，但其作用都是能够在非常短的时间内释放出电路中因为雷击或者是感应产生的过电压泄放大大地，从而保护电路中的设备不受影响。

　　而且电源类的防雷器与视频监控信号类防雷器在安装方式上面可能会存在不同，它主要是并联在线路中并且需要与接地系统相连接，在正常的情况下，是处于短路的状态，如果说电路中的过电压超出动作标准的时候，它就睡快速的对地进行疏导，从而泄放出放电雷流或者是过电压，当泄放完之后又会恢复到之前的短路状态。

　　二、单相防雷器的正确接法图

　　防雷器按照不同型号的和功能，有串接和并接两种方式。

　　电涌保护器接入模式：在TN制式中，一般情况下电涌保护器只需作共模接法，即接于相线中性线与保护地线之间。但在TN-S制式的起始位置，中性线与保护地线之间无须接入电涌保护器。只有对A级防雷等级中的第三、四级和B级防雷等级中的第三级上的特别重要设备的电源端口，才需做差模接入，即增加接于相线与中性线之间的电涌保护器。

　　在TT制式中，当第一级电涌保护器位于漏电保护器之后，可作上述共模接法。当第一级电涌保护器位于漏电保护器之前，且高压系统为中心点接地系统，电涌保护器应作“3+1”接法，即三个相线对中性线各接一个电涌保护器，中性线对保护地线再接一个电涌保护器。在IT制式中，电涌保护器只作共模接法。

　　三、单相防雷器的市场价格参考
