电机启动保护器价格：电机启动保护器选型

　　电动机启动保护器的主要作用是给电机全面的保护和控制，在电机出现过流、断相、欠流、堵转、过压、短路、漏电、欠压、三相不平衡、接地、过热、轴承磨损、绕组老化、定转子偏心等异常情况时予以报警或保护控制。电动机启动保护器是以检测线电流的变化(包括采取、正序、负序、零序和过流)为原则，可检测断相或过载信号，具有过负荷、断相保护、堵转保护功能。

　　一、电机启动保护器选型

　　1、看电机参数：要先了解电机的规格型号、功能特性、防护型式、额定电压、额定电流、额定功率、电源频率、绝缘等级等。这些内容基本能给用户正确选择保护器提供了参考依据。

　　2、看电机用途：主要指拖动机械设备要求特点，如风机、水泵、空压机、车床、油田抽油机等不同负载机械特性。

　　3、看环境条件：主要指常温、高温、高寒、腐蚀度、震动度、风沙、海拔、电磁污染等。

　　4、看控制方式：控制模式有手动、自动、就地控制、远程控制、单机独立运行、生产线集中控制等情况。启动方式有直接、降压、星角、频敏变阻器、变频器、软起动等。

　　5、其他方面：用户对现场生产监护管理情况，非正常性的停机对生产影响的严重程度等。

　　6、与保护器的选用相关的因素还有很多，如安装位置、电源情况、配电系统情况等;还要考虑是对新购电机配置保护，还是对电机保护升级，还是对事故电机保护的完善等，还要考虑电机保护方式改变的难度和对生产影响程度，需根据现场实际工作条件综合考虑保护器的选型和调整。

　　二、电机启动保护器接法

　　1、将主电路a、b、c相线分别接到a、b、c相电流一次的接线端;将电动机保护器的l、n接线端子接到ac 220v电源上;将电动机保护器的o11、o12接线端子串接于电动机控制线圈回路中;用导线分别将ia1、ia2、ib1、ib2、ic1、ic2接到a、b、c相二次接线端子;将要检测的电压接到v1、v2接线端子。

　　2、do1-do8、di1，连接、开关原理如“amdp-x/f531 系列电动机保护器do连接继电器电气原理图”所示;连接电气原理如“amdp-x/f531 系列电动机保护器do连接plc电气原理图”所示。

　　3、特别需要注意，电动机运行时，连接主单元和电流互感器二次接线端子的ia1、ia2、ib1、ib2、ic1、ic2导线是不许断开的。

　　4、在“amdp-x/f531 系列电动机保护器do连接继电器电气原理图”中，ka1-ka8是连接do1-do8的继电器线圈，每个线圈的电阻应大于300ω，由于do1-do8内部已有续流。

　　5、ka1-ka8不用再接续流二极管。dc+、gnd是外部为电动机保护器di、do提供的dc 24v的正、负极接线端子。k1是清除故障状态开关接点，当电动机发生故障后，k1闭合一。

　　6、下再断开，就可清除电动机保护器保持的故障状态，电动机可重新起动。

　　7、在“amdp-x/f531 系列电动机保护器do连接plc电气原理图”中，电动机保护器的do1-do8连接plc输入模块的di1-di8通道，电动机保护器的di1连接plc输出模块的do1通道，plc输入模块di1-di8的公共端子com1连接dc 24v的正极，plc输出模块do1的公共端子com2连接dc 24v的负极。

　　8、plc输出模块的do1，平时应输出低电平，对电动机保护器的di1没有影响，当电动机发生故障后，do1输出高电平再输出低电平(正脉冲)清除电动机保护器故障状态，电动机可重新起动。

　　9、电动机保护器的do1-do8在电动机没有故障时，输出高电平，plc 输入模块的di1-di8没有故障信号输入，当电动机发生接地、短路、缺相、堵转/过载/电流不平衡、过压、欠压故障时，对应的故障类型输出信号(do1-do6中的1个)及故障预警输出信号do7输出低电平，plc输入模块的di1-di6有对应的故障信号输入、di7输入故障预警信号，当故障持续到设定的报警时间，故障报警输出信号do8输出低电平，plc输入模块的di8输入故障报警信号。

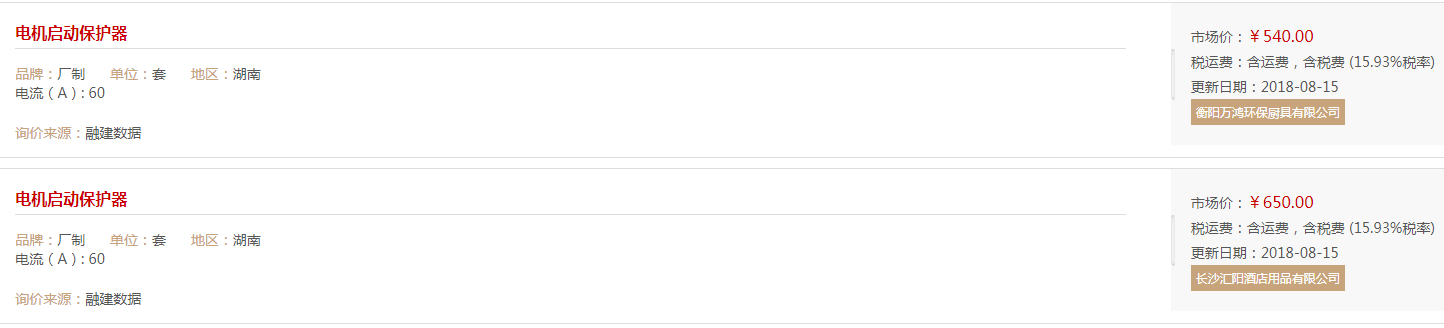

　　三、电机启动保护器的市场价格参考
