电涌保护器价格：电涌保护器的规格和型号

　　电涌保护器也叫电涌保护器，是防雷器的一种，是为各种仪器仪表、电子设备、通讯线路提供安全保护的电子装置。电涌保护器与普通防雷器的区别是它既可以提供防雷保护，又可以提供其他外界干扰造成的浪涌电流防护。电涌保护器主要适用于额定电压220V/380V、交流50/60HZ的供电系统中，对间接/直接雷电影响或其他瞬时过压的电涌进行保护，适用于家庭住宅、第三产业、工业领域等场景。

　　一、电涌保护器的规格和型号

　　1、电涌保护器的类型

　　电源电涌保护器通常情况下有一级电源电涌保护器(限压型和开关型两种)、二级电源电涌保护器、三级电源电涌保护器、四级电源电涌保护器。每个型号的参数和尺寸都各不相同。

　　(1)开关型电源电涌保护器(KSP-25KA/350/M)尺寸为100*78*36mm，标准35mm导轨安装，冲击电流为25KA，最大放电电流140KA，具体参数可根据现场应用情况进行选择

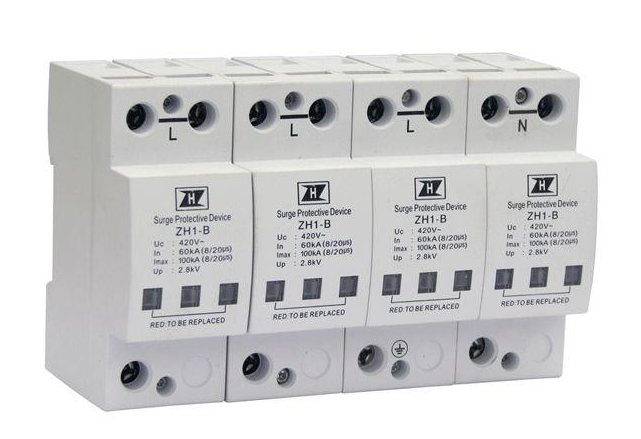

　　(2)限压型一级电源电涌保护器(KSP-120KA/M)尺寸通常为100*78*36mm，标准35mm导轨安装，标称放电电流60KA，最大放电电流120KA。

　　(3)其他限压型电源电涌保护器尺寸通常为100*78*18mm，标准35mm导轨安装，标称放电电流10KA、20KA、40KA三种，最大放电电流20KA、40KA、80KA，可根据现场应用情况进行选型适配。

　　当然市面上还有一体式非插拔的模块，其宽度都基本上是18mm的整倍数，其他尺寸不变。

　　2、电涌保护器的规格尺寸

　　按照被保护线路的不同，信号电涌保护器具体可分为网络信号电涌保护器、监控三合一信号电涌保护器、视频信号电涌保护器、控制信号电涌保护器等，每种信号电涌保护器的安装尺寸都不一样。

　　(1)监控三合一电涌保护器的安装尺寸是94*70*44mm;

　　(2)单口视频信号电涌保护器的安装尺寸是79*25*25mm;

　　(3)16口视频信号电涌保护器的安装尺寸是478*150*44mm;

　　(4)防爆信号电涌保护器的安装尺寸是Φ22*75mm;

　　(5)4线控制信号电涌保护器的安装尺寸是102*38*28mm;

　　(6)2线控制信号电涌保护器的安装尺寸是90*64*18mm;

　　(7)千兆网络信号电涌保护器的安装尺寸是144*70*46mm;

　　(8)24口网络信号电涌保护器的安装尺寸是482*98*44mm。

　　其他产品的安装尺寸及具体参数可详细查看“产品展示”页面。

　　二、电涌保护器起什么作用

　　1、第一级保护

　　目的是防止浪涌电压直接从LPZ0区传导进入LPZ1区，将数万至数十万伏的浪涌电压限制到2500—3000V。

　　入户电力变压器低压侧安装的电源防雷器作为第一级保护时应为三相电压开关型电源防雷器，其雷电通流量不应低于60KA。该级电源防雷器应是连接在用户供电系统入口进线各相和大地之间的大容量电源防雷器。一般要求该级电源防雷器具备每相100KA以上的最大冲击容量，要求的限制电压小于2500V，称之为CLASS I级电源防雷器。

　　这些电磁防雷器是专为承受雷电和感应雷击的大电流以及吸引高能量浪涌而设计的，可将大量的浪涌电流分流到大地。它们仅提供限制电压(冲击电流流过电源防雷器时，线路上出现的最大电压称为限制电压)为中等级别的保护，因为CLASS I级保护器主要是对大浪涌电流进行吸收，仅靠它们是不能完全保护供电系统内部的敏感用电设备的。

　　第一级电源防雷器可防范10/350μs、100KA的雷电波，达到IEC规定的最高防护标准。其技术参考为：雷电通流量大于或等于100KA(10/350μs);残压值不大于2.5KV;响应时间小于或等于100ns。

　　2、第二级防护

　　目的是进一步将通过第一级防雷器的残余浪涌电压的值限制到1500—2000V，对LPZ1—LPZ2实施等电位连接。

　　分配电柜线路输出的电源防雷器作为第二级保护时应为限压型电源防雷器，其雷电流容量不应低于20KA，应安装在向重要或敏感用电设备供电的分路配电处。这些电源防雷器对于通过了用户供电入口处浪涌放电器的剩余浪涌能量进行更完善的吸收，对于瞬态过电压具有极好的抑制作用。该处使用的电源防雷器要求的最大冲击容量为每相45kA以上，要求的限制电压应小于1200V，称之为CLASS Ⅱ级电源防雷器。一般用户供电系统做到第二级保护就可以达到用电设备运行的要求了。

　　第二级电源防雷器采用C类保护器进行相—中、相—地以及中—地的全模式保护，主要技术参数为：雷电通流容量大于或等于40KA(8/20μs);残压峰值不大于1000V;响应时间不大于25ns。

　　3、第三级保护

　　目的是最终保护设备的手段，将残余浪涌电压的值降低到1000V以内，使浪涌的能量不致损坏设备。

　　在电子信息设备交流电源进线端安装的电源防雷器作为第三级保护时应为串联式限压型电源防雷器，其雷电通流容量不应低于10KA。

　　最后的防线可在用电设备内部电源部分采用一个内置式的电源防雷器，以达到完全消除微小的瞬态过电压的目的。该处使用的电源防雷器要求的最大冲击容量为每相20KA或更低一些，要求的限制电压应小于1000V。对于一些特别重要或特别敏感的电子设备具备第三级保护是必要的，同时也可以保护用电设备免受系统内部产生的瞬态过电压影响。

　　对于微波通信设备、移动机站通信设备及雷达设备等使用的整流电源，宜视其工作电压的保护需要分别选用工作电压适配的直流电源防雷器作为末级保护。

　　4、第四级及以上

　　根据被保护设备的耐压等级，假如两级防雷就可以做到限制电压低于设备的耐压水平，就只需要做两级保护，假如设备的耐压水平较低，可能需要四级甚至更多级的保护。第四级保护其雷电通流容量不应低于5KA。
