电源防雷器价格：电源防雷器接线图

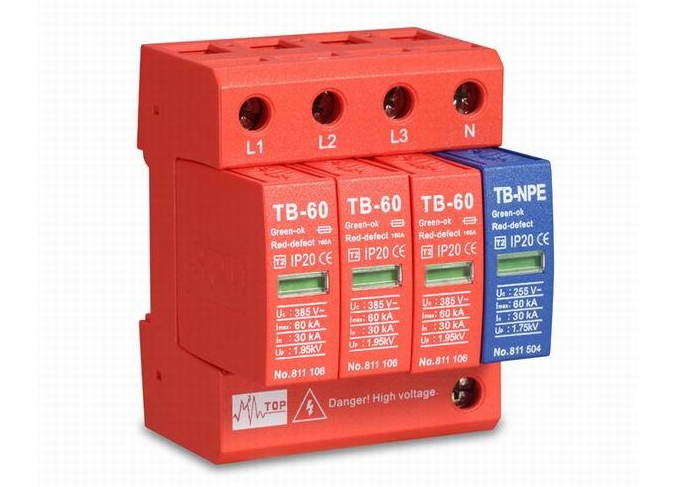

　　电源防雷器是浪涌保护器中最常见的一种类型，主要是针对建筑物中的电力电源系统设备提供雷电等外部干扰造成的浪涌保护。电源防雷器是用来保护电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏的一种防护设备。电源防雷器的类型主要有保护间隙防雷器、阀型防雷器和氧化锌防雷器等。

　　一、电源防雷器接线图

　　1、电源防雷器必须通过35mm导轨来进行安装。

　　2、应将供电电源线的相线接入电源防雷器的“L”接线孔，然后将供电电源线的零线接入电源防雷器的“N”接线孔，最后从电源防雷器的“PE”接线孔引出接地线连接到防雷接地母线或者防雷接地排上。

　　3、防雷器的连接导线最小截面积应符合国家防雷工程相关规定。

　　4、安装电源防雷器的时候，必须先断开电源后再进行安装，以免发生意外。

　　5、电源防雷器可根据工程项目的需要提供遥信接口，“COM”为中性点，“NC”为常闭点，“NO”为常开点。

　　6、电源防雷器故障指示窗口显示红色的时候，表示电源防雷器内部已有元件损坏，会导致电源防雷器其防雷效果变差，必须立即更换。

　　7、当开关型防雷器至限压型防雷器之间的线路长度小于10m、限压型防雷器之间的线路长度小于5m，在两级防雷器之间应加装退耦装置。

　　8、电源防雷器连接导线应平直，电源防雷器至电源线的接线长度和电源防雷器至等电位连接装置的接线长度之和应小于0.5m。

　　9、如无法实现0.5m的要求，可采用凯文接线法。

　　二、电源防雷器的选购技巧

　　1、看配电系统

　　首先要搞清楚自己的配电系统，是TT、TN还是IT系统?因为定了配电系统，我们才能确定单相，三相，接线方式等，以此选择合适的防雷产品，我国多数配电系统都为TN-S方式。

　　2、看压敏电阻

　　防雷产品中的主要材料是氧化锌压敏电阻，其材料的品质和工艺水平的高低对产品遭受雷击时是否能产生预期的保护作用有直接的影响，所以你在选择防雷器时一定要了解厂家的压敏电阻的来源。

　　3、看重要参数

　　(1)标称电压Un：被保护系统的额定电压相符，在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流或直流电压的有效值。

　　(2)标称放电电流In：给保护器施加波形为8/20s的标准雷电波冲击10次时，保护器所耐受的最大冲击电流峰值。

　　(3)电压保护级别Up：保护器在下列测试中的最大值：1KV/s斜率的跳火电压;额定放电电流的残压。

　　(4)最大持续工作电压Uc：能长久施加在保护器的指定端，而不引起保护器特性变化和激活保护元件的最大电压有效值。

　　(5)最大放电电流Imax：给保护器施加波形为8/20s的标准雷电波冲击1次时，保护器所耐受的最大冲击电流峰值。

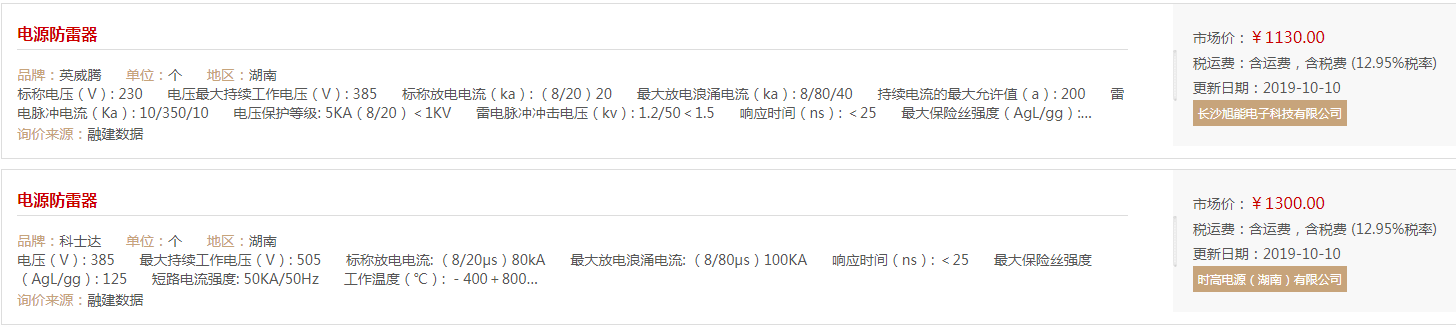

　　三、电源防雷器的市场价格参考
