　　三合一防雷器是为根据监控系统摄像机量身打造的专用防雷设备，它集中了电源防雷器、视频线路防雷器和控制线路防雷器的功能，特别采用多级串联式结构设计，具有多级保护功能。三合一防雷器串联安装在摄像机电源线、信号控制线、视频线上，输出端与视频摄像机连接，具备低钳位电压快速响应的特性，对雷电等过压脉冲有强烈抑制作用，全天候保障敏感摄像机的正常工作。

　　一、三合一防雷器的构成

　　根据监控系统的特点量身打造的专用防雷设备，它集电源防雷器、视频线路防雷器和控制线路防雷器于一体，各部分均采用多级串联式结构设计，具有多级保护功能。

　　摄像机的视频信号是固定的，输入电压常规有三种：12V、24V、220V，同样，三合一防雷器也相对应有三种：视频+控制+12V电源，视频+控制+24V电源，视频+控制+220V电源。

　　三合一防雷器内部结构：

　　1、电源部分：一般有放电电路、可抑制电路、吸收电路等组成，主要材料是氧化锌。

　　2、控制部分：放电电路、阻抗匹配电路、稳流电路、稳压电路等组成。

　　3、指示部分：性能好的三合一防雷器一般都带有工作状态LED指示灯，可以通过指示灯检查防雷器是否有效工作。

　　4、视频部分：完整的视频保护部分有放电电路、稳流电路、稳压电路、阻抗匹配电路、提高传输频率/速率优化电路等组成。

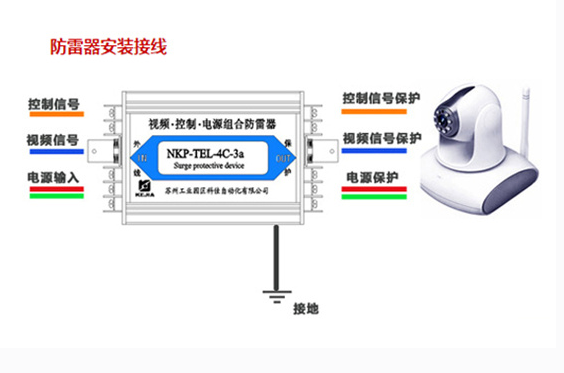

　　二、三合一防雷器接线图

　　1、导线规格：连接导线不小于2.5平方，接地导线不小于6平方，导线要短、直 。

　　2、在被保护设备的线路接口前端分别按照相应线路串联接入防雷器，“OUT”为设备端、“IN”为进线端。

　　3、将防雷器接地端与防雷地线(推其荐接地阻≤4Ω)作良好电气连接。

　　4、控制信号连接：每个防雷器使用一对信号线，接标有“信号”的接口端子。

　　5、视频信号连接：输入端与信号通道接入口相连，输出端与视频摄像机相连，不得接反，接口要锁紧。

　　6、电源部分连接：防雷器的标称电压应与被保护摄像机的电源工作电压要求相匹配，安装时请根据安装示意图所示连接。电源线路的“L”为 火线或正极，“N-”为零线或负极。

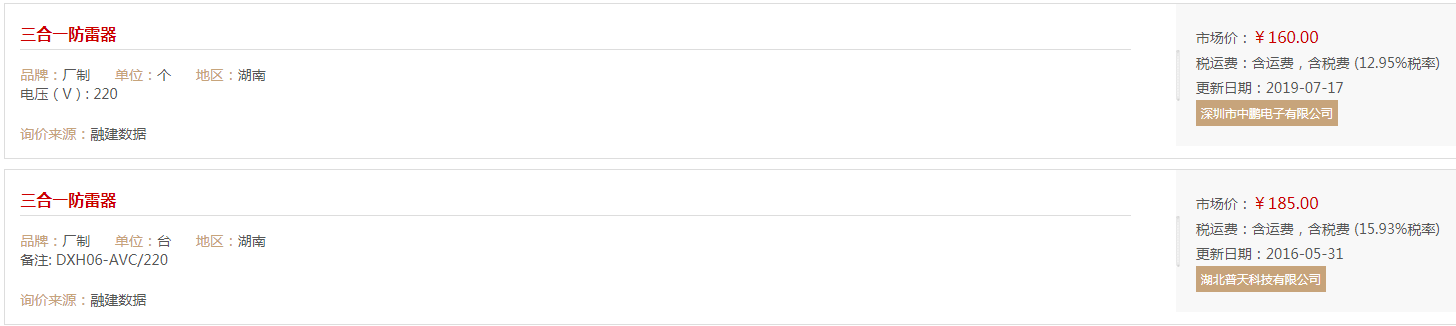

　　三、三合一防雷器的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
