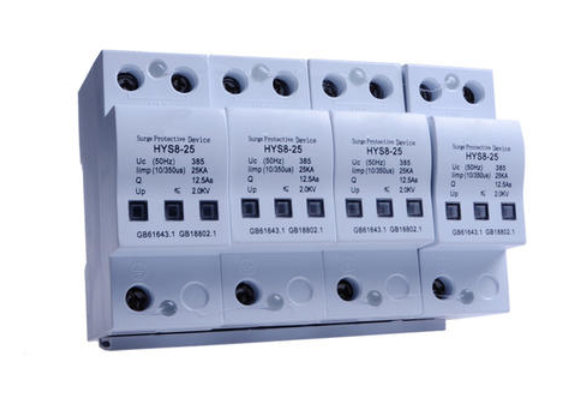

三相电源防雷器价格：三相电源防雷器接线图

　　三相电源防雷器是第三级(D)过压保护器，它主要用于雷击区域的LPZ1-2区域或更高界面，一般用来对电子设备的精细过压防雷保护，防止末端设备受到雷电流等过压干扰。三相电源防雷器一般安装在建筑物的分配电箱或用于UPS进线端作为第二级(C)过压保护器，广泛运用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统的防雷保护。

　　一、三相电源防雷器工作原理

　　三相电源防雷器可分为限压型三相电源防雷器和开关型三相电源防雷器，它们的原理不尽相同。

　　1、限压型三相电源防雷器工作原理

　　三相电源防雷器主要是由压敏电阻、tvs瞬态抑制二极管组合而成，这种防雷产品的动作特点就是在随意雷电流强度的增加，会让其对地泄放雷电流的能力也是会变得越大，而且反应速度也是相当快的，并且可以有效的降低电网上面的残留电压，疏导8/20us的模拟雷电冲击电流。

　　2、开关型三相电源防雷器工作原理

　　开关型的防雷器组成元件和限压型的不同，主要是由间隙放电和充气放电管、闸流管等等一些元器件组成。其对地导通是大开大合，一旦雷电流强度超过开关型防雷器动作的额定标准时，防雷器即瞬时最大程度泄放雷电流。开关型防雷器具有泄放能力强的优点，可疏导10/350us的模拟雷电冲击电流。

　　3、共同的作用

　　限压型三相电源防雷器和开关型三相电源防雷器的作用都是能够在非常短的时间内释放出电路中因为雷击或者是感应产生的过电压泄放大大地，从而保护电路中的设备不受影响。

　　而且电源类的防雷器与视频监控信号类防雷器在安装方式上面可能会存在不同，主要是并联在线路中并且需要与接地系统相连接，在正常的情况下，是处于短路的状态，如果说电路中的过电压超出动作标准的时候，就快速的对地进行疏导，从而泄放出放电雷流或者是过电压，当泄放完之后又会恢复到之前的短路状态。

　　二、三相电源防雷器接线图

　　1、SPD应用于主分配电系统为220V或380V第一、二、三级雷电防护，并联安装在建筑物配电箱或机房的电源进线端，配35mm电气导轨，可采用凯文连接方式。安装前必须切断电源，严禁带电操作。

　　2、安装时请根据安装示意图所示连接，其中L为相线，N为零线，PE为地线，切勿错接。安装完成后，合上自动断路器开关，检查工作状态是否正常。

　　3、在AC供配电系统中，为防止SPD老化短路造成系统故障，SPD安装线路上应有过电流保护器件，并选用有劣化显示功能的SPD。

　　4、避雷器应尽量安装在被保护设备内，若无法安装在被保护设备内时，必须先将SPD安装在安装盒内，再安装在附近的墙上或靠近被保护设备的其它地方。

　　5、SPD连接导线长度不宜超过0.5m，接地引线应尽量避免与电源线紧挨平行布设，并宜粗、短、直。

　　6、当SPD1至SPD2的线距长度小于10米时，SPD2至SPD3的线距长度小于5米时，需要在SPD之间应加装退耦电感。

　　7、各级电源SPD必须安装在交流配电设备的交流输入端，宜采用凯文接线方式连接(将室内接地汇集线与接地引入线连接处断开，断开处的两端分别单独引线接至SPD的接地端)。

　　8、SPD和空气开关与35mm的标准导轨可靠固定，电源一级SPD连接导线线经不得小于16mm2,接地导线线径不得小于25mm2;电源二级SPD连接导线线经不得小于10mm2,接地导线线径不得小于16mm2;电源三级SPD连接导线线经不得小于6mm2,接地导线线径不得小于10mm2;信号避雷器连接导线线经不得小于2.5mm2,接地导线线径不得小于6mm2。

　　9、电源SPD应以最短、直路径接地，SPD的接地线应避免出现“V”形和“U”形弯，连线的弯曲角度不得小于90°，且接地线必须绑扎固定好，松紧适中。

　　10、SPD连接线的走线要美观，特别是直线、转弯、连接头，保证SPD整洁美观，连接牢固可靠。

　　11、SPD安装完毕后，须由施工单位技术主管再次检查确认，保证SPD安装正确、可靠，SPD的接地要求应小于4欧姆;如整个防雷系统采用共用接地时，其冲击接地电阻要求应该≤1欧姆。

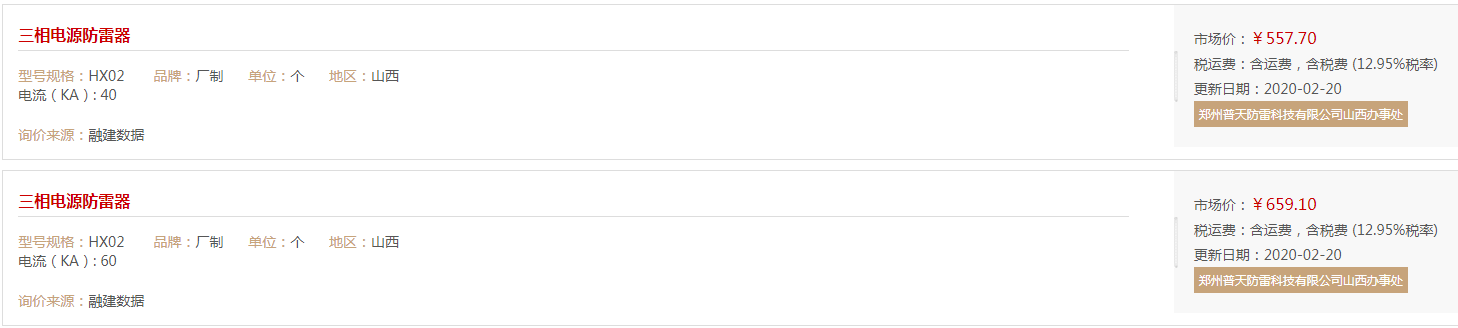

　　三、三相电源防雷器的市场价格参考
