悬式绝缘子价格：悬式绝缘子型号大全

　　悬式绝缘子一般是采用悬挂式安装的绝缘子，它主要由瓷件、玻璃件等绝缘件，和钢脚、铁帽、法兰等金属附件，用胶合剂胶合或机械卡装而成。悬式绝缘子广泛应用于电力系统中，一般属于外绝缘体系，在户外大气条件下工作。悬式绝缘子通常适用于发电厂、架空输电线路、变电所母线等各种电气设备的外部带电导体的固定，并使它们与其他有电位差的导体绝缘。

　　一、悬式绝缘子的分类

　　1、普通型

　　伞形的绝缘子是使用历史最悠久的一种悬式绝缘子，他的特点是结构形状简单，造价低，适合清洁地区选择使用。它们通常被使用在交流输电线路上。

　　2、钟罩型

　　该伞形绝缘子有着较长的伞下棱，产品可以实现较大的爬电距离，伞下的内腔不易受潮，有较高的污秽耐受电压，更适合在沿海、多雾潮湿和盐碱地区的交、直流输电线路上使用。

　　3、草帽型

　　该种产品的伞盘直径特别的大，伞下光滑无棱，流线型结构，自洁性很好，积污量小，使用特点是将其穿插在交、直流线路绝缘子悬垂串的上部和中部，特大的盘径结构可以起到抑制冰溜和鸟粪造成的线路污闪络情况发生。

　　4、双、三伞型

　　这两种形状的产品因伞下平滑无棱并成开放形，因此其风雨自洁性能好，自然积污率低，再加上较大的爬电距离，使产品具有良好的污耐压水平，在多粉尘的环境下使用更能发挥伞形结构的优越性。这种伞形的绝缘子被称作“空气动力型”，它们适应各种运行条件尤其是重污秽、高海拔和沙漠干燥地区的交、直流输电线路。

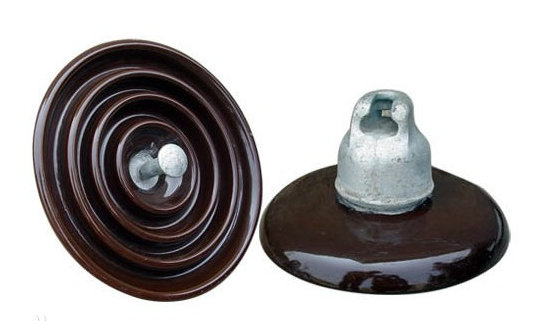

　　5、盘型

　　盘形悬式绝缘子是使用最普遍和最重要的一种线路绝缘子，这种绝缘子由铁帽 、绝缘瓷件 和脚用水泥胶合剂胶合而成。 钢脚及铁帽与胶合剂接触的表面薄涂一层缓冲层，一般为沥青，钢脚顶部瓷件之间有弹性衬垫 。瓷件表面一般上白釉，铁帽和钢脚表面全部热镀锌。 帽下口边缘与绝缘件之间留有适当间隙，以避免材料膨胀时绝缘件受应力损坏。

　　盘形悬式瓷绝缘子主要有球窝连接和槽型连接两种。球窝连接结构无方向性并具有装拆方便的优点，特别是便于带电更换绝缘子，因此高压、超高压和特高压线路上一般均采用球窝连接结构。槽型连接结构，其连接金具较为简单，但不便于带电作业，在我国一般使用在较低电压等级线路中。为了保证运行中绝缘子不致从串中脱落，每个绝缘子都附有锁紧装置，其中在球窝连接结构中采用锁紧销锁紧，在槽型连接结构中采用圆柱销，并用开口销或驼背销锁紧。

　　二、悬式绝缘子型号大全

　　1、通用型号分析

　　GB/T 和JB 标准规定(老型号)：

　　XP：普通型盘形悬式瓷绝缘子;

　　XW：耐污盘形悬式瓷绝缘子;

　　XHP：钟罩伞耐污盘形悬式瓷绝缘子;

　　XMP:草帽型耐污盘形悬式瓷绝缘子;

　　数字1，2，3…为设计顺序号;“—”后数字为额定机电破坏负荷值，kN;kN值后面的C为槽型连接结构，T为球窝帽-扁脚连接结构，球窝连接结构不表示。

　　2、GB/T 标准规定(新型号)：

　　U——悬式绝缘子;U后数字表示规定的机电或机械破坏负荷值，kN;B或C表示球窝或槽形连接;S或L表示短或长结构高度，M表示中长，EL表示超长;P表示大爬距。

　　注：在国家电网公司招标文件中绝缘子代号的命名方法如下：

　　例：1. U70B/146： U—悬式、70kN， B—球窝型连接，普通型， 146—结构高度;

　　2. U100BP/155D： U—悬式、100kN，B—球窝型连接，P—防污型，155—结构高度，D—双伞;

　　3. U160BP/170T： U—悬式、160kN，B—球窝型连接，P—防污型，170—结构高度，T—三伞;

　　4. U70C(N)/200： U—悬式、70kN， C—槽形连接， CN—耐张型，地线绝缘子。

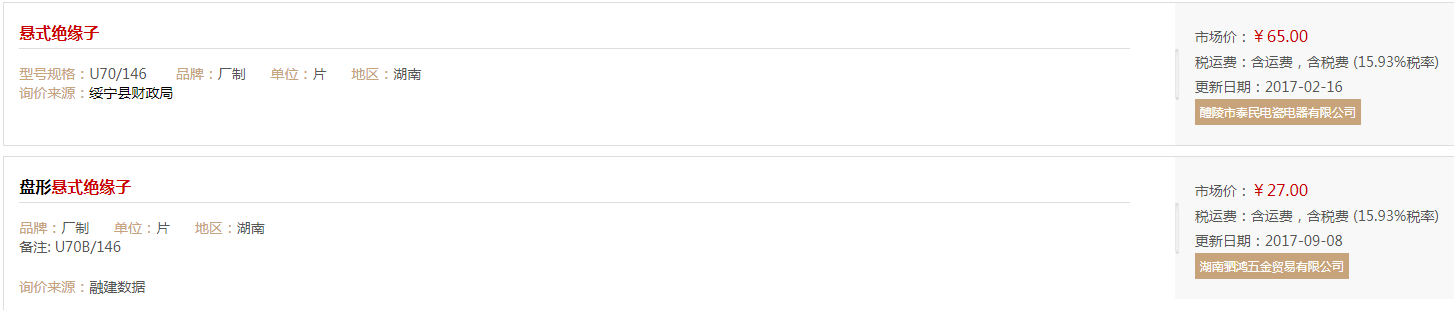

　　三、悬式绝缘子的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
