针式瓷瓶价格：针式瓷瓶的绑扎方法

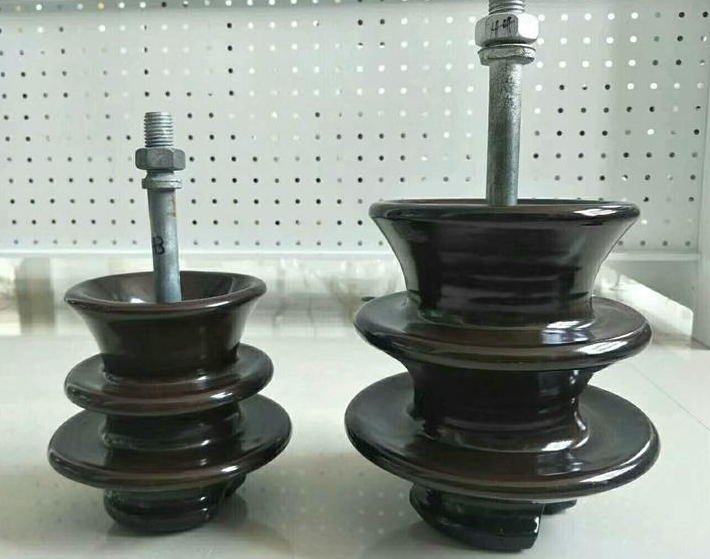

　　针式瓷瓶是安装在不同电位的导体之间或导体与地电位构件之间的绝缘器件，它能够耐受电压和机械应力作用。针式瓷瓶作为绝缘固定部件，它的绑扎方法很重要。针式瓷瓶绑扎方法有顶绑法和侧绑法两种，10kV针式瓷瓶的绑线和导线应使用同种金属，绑线本身不能有接头、直径不得小于导线绞线单股直径，但也不能太大，以免施工不便和不易绑紧。

　　一、针式瓷瓶的绑扎方法

　　1、先将绑线和铝包带盘成小圆圈，大小适中、紧密。

　　2、为了防止导线磨伤，扎线前先在导线绑扎的部分上顺绞线方向均匀缠上两层厚1 ㎜ ×宽10㎜软铝带，(从绝缘子中间起始缠绕)其缠裹长度应超出绑扎长度两端各15～20 ㎜。

　　第一步：把导线嵌入针瓶顶槽内，并在导线左边紧靠针瓶处用扎线顺导线绞向绕上3圈，扎线短头一端预留250㎜。

　　第二步：接着把扎线盘起的一端按顺时针方向围绕针瓶外侧颈槽到针瓶右边导线下侧，绑线随即向上提起，压住顶槽中的导线到针瓶左侧导线下方，与导线形成交叉。

　　第三步：将扎线盘起的一端按逆时针方向围绕针瓶内侧颈槽到针瓶右边导线下侧，将扎线再次提起斜压住顶槽中的导线到针瓶左边导线下侧，在针瓶顶槽中形成十字。

　　第四步：将扎线盘起的一端沿针瓶外侧颈槽(顺时针方向)到导线右边，在导线右边紧挨针瓶沿导线绞向缠绕3圈。

　　第五步：将扎线盘起的一端沿针瓶内侧颈槽(顺时针方向)到导线左边下侧将扎线提起，斜压住针瓶顶槽中的导线到针瓶右边导线下侧。

　　第六步：然后按逆时针方向围绕外侧针瓶颈部到导线左边下侧再次将扎线向上提起。

　　第七步：将提起的扎线再次压住顶槽中的导线到右边导线下侧，在针瓶顶槽中形成双十字。

　　第八步：将扎线按顺时针方向沿针瓶内侧颈槽到针瓶左侧导线，第二次在导线上沿导线绞向缠绕3圈。

　　第九步：将扎线按顺时针方向沿针瓶外侧颈槽到针瓶右侧导线下侧，第二次在针瓶右侧导线上紧沿导线绞向缠绕3圈。

　　第十步：扎线余端与短头在针瓶内侧颈槽互绞5-6圈形成小辫，小辫头长10㎜，与导线垂直回头与扎线贴平。

　　二、针式瓷瓶规格型号

　　1、 电车线，接触线，电机车架空线、龙门吊天车滑触线

　　(1)铜接触线，又称双沟铜线、裸铜线：CT系列(CT65,CT85,CT100，CT110,CT120,CT150)。

　　(2)内包式钢铝复合接触线 ：GLCN系列(GLCN195,GLCN250)。

　　(3)铝合金接触线：CLHA系列(CLHA 130, CLHA 170, CLHA 200)。

　　(4)钢芯铝合金复合接触线 ：CGLHD系列(CGLHD195,CGLHD260,CGLHJ260)。

　　(5)外露式钢铝复合接触线 ：CGLW系列(CGLW100,CGLW173,CGLW215)。

　　(6)铜合金接触线，铜银合金CTAH系列(CTAH85,CTAH110,CTAH120,CTAH150)，铜镁合金CTMH系列(CTMH110,CTMH120,CTMH150)。

　　(7)圆形铜接触线：根据用户的要求生产(直径8mm—直径27mm)等各种规格的电力牵引用圆形铜接触线。

　　2、 吊线金具，又称吊线紧具、吊线器

　　(1)集电器总成(受电器)，集电头，碳滑块，接线铜梗，铜铝过渡(SLT-1,SLT-2)，碟式铜馈电线夹。

　　(2)链式悬吊总成，硬性悬吊总成，装甲吊线器，曲线吊线器(-001)，酚醛吊线器(AK-1)。

　　(3)吊线瓷瓶(CD-1,-1)，硬性瓷瓶(-02)，针式瓷瓶(P-6-10-15)，链悬瓷瓶，硬性夹板(120mm,150mm,300mm)，牵线器(XK-1)，吊线板。

　　(4)分区开关(HHP1-200，HHP1-200-600)，分区绝缘器(F-1,F-2)，绝缘子(J-1,J-2，J-4.5)，绝缘道夹板，终端调节钩(TJ-12，TJ-16)，横吊线钩,单弦壁，双弦壁。

　　(5)单线夹(DXK-1,DXT-1),双线夹(DXK-2，BXT-2)，并接线夹(BJK-1,BJK-2，BJK-1,BJT-2，BJKT- 1)，卡环线夹(KH-1)，铝馈线夹(KDL-1)，铜馈线夹(KDT-1)，搭接线夹(DA-1),终端线夹(ZD-1-2-3),吊弦线夹(DJ- 1)，压线管单线夹，压线板单线夹，链悬线夹，钢绳卡子(12mm-15mm)。

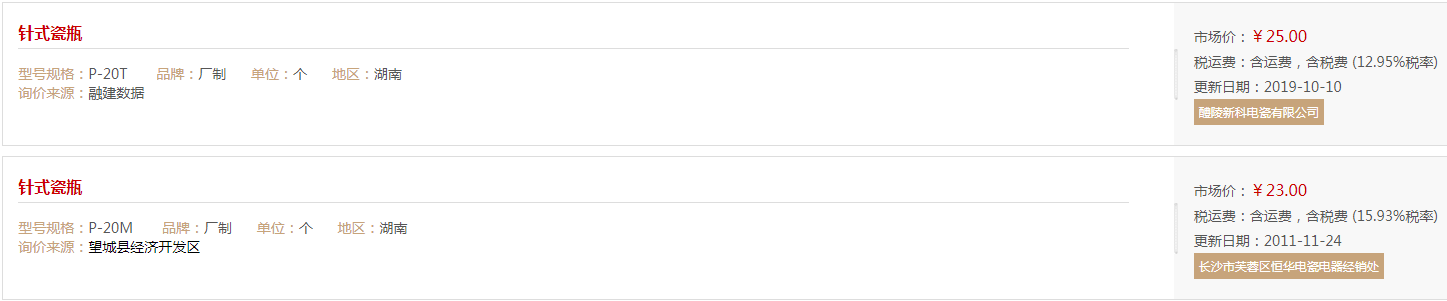

　　三、针式瓷瓶的市场价格参考
