支柱绝缘子价格：支柱绝缘子型号说明

　　支柱绝缘子被广泛使用在电力系统中母线和隔离开关中，它有着支柱式的圆柱形外观。支柱绝缘子的绝缘件由玻璃纤维树脂芯棒(或芯管)和有机材料的护套及伞裙组成，它具有尺寸小、重量轻，抗拉强度高，抗污秽闪络性能优良等特点，还可避免因爆碎引起的破坏。支柱绝缘子有很多种类，主要包括针式支柱绝缘子、棒式支柱绝缘子、胶装支柱绝缘子等，还分为户内、户外安装。

　　一、支柱绝缘子的特点

　　1、支柱绝缘子机械强度高、分散性小，运行安全可靠。

　　2、耐地震水平高

　　额定电压252kV、550kV绝缘子，在北京水利水电科学研究院进行了烈度9级的抗地震性能试验，结果试品完好无损。

　　3、无线电干扰低

　　额定电压550kV的绝缘子，在1.1倍最高运行相电压下，产生无线电干扰不大于500μV，晴天夜晚无可见电晕，可见电晕电压高达450kV。

　　4、支柱绝缘子低温机械性能好

　　为检验产品的低温机械性能，对ZSW1-110/4 型支柱绝缘子进行冷冻试验。经过几次温度循环后，在低温下将试晶做弯曲破坏试验。试验结果证明绝缘子在-40℃条件下弯曲破坏强度与室温相比无明显变化。

　　5、耐污性能优良

　　绝缘子的耐污秽性能主要取决于产品的结构及伞裙的造型。该方面做了大量的工作。通过设计优选、人工污秽试验优选和自然污秽试验优选，最后确定了大小伞相间、伞下带棱的绝缘子伞裙。用该伞裙研制的额定电压126kV、252kV 弯曲破坏负荷不小于12kV、爬电比距25mm/kV的绝缘子，在0.12mg/㎝2等值盐密下，可长期耐受最高运行相电压，即绝缘子III级的爬电距离，可耐受IV级等值盐密污秽。

　　额定电压550kV爬电比距为25mm/kV的绝缘子可在0.06mg/㎝2 等值盐密下长期运行。绝缘子的耐污水平在国内领先，它耐受等值盐密值高出同样爬距、等径伞裙同类产品的三分之一。经东北电力试验研究院对绝缘了进行人工污秽耐受电压试验结果表明，爬电比距31mm/kV的绝缘子耐受最高值盐密为0.25mg/㎝2。

　　6、支柱绝缘子均符合GB8287.1 《高压支柱瓷绝缘子技术条件》和GB12744，《耐污型户外棒形支柱瓷绝缘子》的规定，也符合国际标准IEC168《标称电压高于1000伏的系统用户内和户外瓷或玻璃支柱绝缘子的试验》及IEC出版物815《绝缘子在污秽条件下的选用导则》的规定。

　　二、支柱绝缘子型号说明

　　1、户外针式支柱绝缘子型号说明：

　　ZP：户外针式支柱瓷绝缘子;

　　A、B、D：机械强度(弯曲)等级代号，A 表示3.75kN，B 表示5kN，D 表示20 kN;

　　“-”后数字为额定电压等级数字，kV。

　　2、耐污型户外棒形支柱瓷绝缘子型号说明：

　　ZS：实心棒形支柱瓷绝缘子;W：耐污型;

　　字母后数字为设计顺序号;第一个“—”后数字为额定电压数值，kV;“/”后数字为弯曲破坏负荷值，kN。

　　L：上下附件安装孔均为螺孔;

　　K：上下附件安装孔均为光孔;

　　KD：上下附件安装孔均为光孔且孔中心圆直径较大;第二个“—”后数字为污秽等级号。

　　3、户外棒形支柱绝缘子型号说明：

　　ZS：户外棒形支柱瓷绝缘子;

　　ZS 后数字为设计序号;

　　“-”后数字为额定电压等级数字，kV;“/”后数字为机械强度(弯曲)等级数字，kN;L——表示上下孔均为螺孔。

　　4、户内外胶装支柱绝缘子型号说明：

　　Z：户内外胶装支柱瓷绝缘子;

　　A、B、C、D：机械强度(弯曲)等级代号，A 表示3.75kN，B 表示7.5kN，C 表示12.5 kN， D 表示20 kN;“-”后数字表示额定电压等级数字，kV;

　　Y、T、F：安装型式代号，Y 表示圆形底座，T 表示椭圆形底座，F 表示方形底座。

　　5、户内内胶装支柱绝缘子型号说明：

　　ZN：户内内胶装支柱瓷绝缘子;

　　“-”后数字为额定电压等级数字，kV;“/”后数字为机械强度(弯曲)等级数字，kN。

　　6、户内联合胶装支柱绝缘子型号说明：

　　ZL——户内联合胶装支柱瓷绝缘子;“-”后数字为额定电压等级数字，kV;“/”后数字为机械强度(弯曲)等级数字，kN。

　　通过以上这些支柱绝缘子型号的解析说明，就可以对众多的支柱绝缘子型号加以区别了。

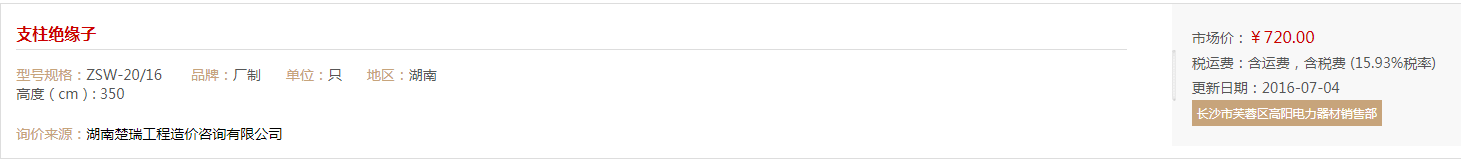

　　三、支柱绝缘子的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
