柱式绝缘子价格：柱式绝缘子和悬式绝缘子的区别

　　柱式绝缘子是乡镇电力线路系统常见的一种绝缘体样式，俗称柱式瓷瓶。柱式绝缘子通常用于高压架空输配电线路中的绝缘和支撑导线，一般按核定电压分为6、10、15、20及35KV五个等级。柱式绝缘子由瓷件和钢脚不低于525号硅酸盐水泥、瓷沙胶合剂胶装而成，它的瓷件表面为白色或棕色等，钢脚表面热镀锌。

　　一、柱式绝缘子型号含义

　　线路柱式瓷绝缘子R5ET105L型号介绍：

　　R--表示线路柱式绝缘子。

　　5--R后的数字表示弯曲破坏负荷(kN)。

　　E--然后其后的字母E表示金属附件外胶装，金属附件内胶装用J表示。

　　T--再其后的字母T表示顶部绑扎型，如果直立安装的顶部线夹型用C表示，如果水平安装的顶部线夹型用H表示。

　　105--表示规定的雷电耐受电压峰值为105kV。

　　L--表示较长的爬电距离，标准的爬电距离用N表示。

　　有时候L后面会跟数字，这些数字的含义是：

　　125--为绝缘件最大公称直径为125mm。

　　283--为公称总高度为283mm。

　　360--最小公称爬电距离为360mm。

　　二、柱式绝缘子和悬式绝缘子的区别

　　1、支柱式绝缘子是通过固定在一个平台上，达到高压端与接地端绝缘。

　　2、悬挂式绝缘子是通过悬挂在杆塔横担上，达到高压端与接地端绝缘。

　　3、绝缘子按材料分有瓷、钢化玻璃、复合三种。按悬挂方式分有悬式、支柱式。

　　(1)在送电线路上用的是悬式绝缘子，在直线塔上和耐张转角塔的跳线采用悬垂绝缘子串，悬垂绝缘子串只承受导线和覆冰的垂直荷载及风荷载。

　　(2)在耐张转角塔上采用耐张绝缘子串，将导线挂在塔上，耐张绝缘子串除承受导线和覆冰的垂直荷载及风荷载外，还要承受导线顺线路方向的张力荷载。

　　(3)过去在110kV及以下的送电线路上曾用过瓷横担绝缘子，是属于支柱式绝缘子，由于其承受风荷载和导线不平衡张力的能力较差，现在已经很少使用了。支柱式绝缘子主要用在变电所和低压配电线路上。

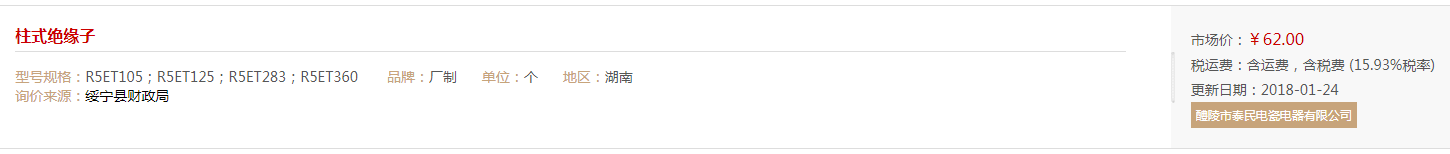

　　三、柱式绝缘子的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
