盘形悬式绝缘子价格：盘形悬式绝缘子型号

　　盘形悬式绝缘子是高压线路绝缘子的一种，可供高压架空输变电线路中绝缘和固定使用。盘形悬式绝缘子按使用环境和地区，可分为普通型和耐污型两种，普通型适用于一般地区，适当增加绝缘子片数可提高污闪性能。耐污型绝缘子按照伞形结构又可分为钟罩型、双层伞型、三层伞形三种，主要适用于化工、沿海、盐碱、工业粉尘及多雾地区。

　　一、盘形悬式绝缘子的种类

　　悬式绝缘子由瓷件、铁帽和钢脚用不低于525 号硅酸盐水泥、瓷砂或石英砂胶合剂胶装而成。铁帽及钢脚与胶合剂接触表面薄涂一层缓冲层。钢脚顶部有弹性衬垫。瓷件表面一般上白釉。根据需要也可以上棕釉或兰灰釉。铁帽. 钢脚表面全部热镀锌。球型连结接结构的推拉式弹性锁紧销有W型和R型两种形式，均用铜材制成，弹性及防腐性好，拆装方便。槽型连接的圆柱销和驼背形开口销，前者表面热镀锌，后者用铜材制造。

　　1、普通盘形悬式绝缘子

　　普通型绝缘子瓷件伞裙的棱与棱之间留有较大间距，特别是XP-70 和X-45型绝缘子，棱槽宽，清扫方便，钢脚球头一般均伸出瓷裙外有利于带电作业。

　　2、耐污盘形悬式绝缘子

　　双层伞耐污绝缘子爬距大，伞形开放，裙内光滑无棱，积灰速率低，风雨自洁性能好。钟罩型耐污悬式绝缘子，吸收了欧、美和日本防雾型绝缘子的结构特点，利用伞内外受潮的不同期性及伞下高棱的抑制放电作用，防污性能较好，经过多次人工污秽和自然污秽试验结果证明，其污闪电压比同级普通绝缘子可提高20--50% 。

　　二、盘形悬式绝缘子型号

　　1、盘形悬式绝缘子型号规格

　　(1)盘形悬式瓷绝缘子(标准型号)：

　　X-4.5、 XP-70、 XP-100、 XP-120、 XP-160、 XP-210、 XP-240、 XP-300、 XP-420、 XP-550

　　(2)盘形悬式瓷绝缘子(耐污型号)：

　　XWP-4.5、 XWP-70、 XWP2-70、XWP3-70 、XWP-100、 XWP2-100、XWP3-100、 XWP2-120 、XWP3-120、XWP3-160 、XWP3-210 、 XWP3-240 、XWP3-300 、XWP-420 、XWP-500

　　2、盘形悬式绝缘子型号含义

　　普通型悬式包括XP型(新型)、X型(老型号)两个系列。XP型系列按机电破坏负荷有70、80、100、120、160、210、240、300、420、550KN十级;X型系列按一小时机电负荷有30、40KN两级。

　　例1：XP-70

　　表示机电破坏负荷为70KN的普通型悬式绝缘子，连接结构为球型。

　　例2：XP-70C

　　表示机电破坏负荷为70KN的普通型悬式绝缘子，连接结构为槽型。

　　例3：X-4.5

　　表示一小时机电破坏负荷为45KN的老型号普通悬式绝缘子，连接结构为球型。

　　例4：XWP2-70

　　表示机电破坏负荷为70KN双伞型悬式绝缘子，连接结构为球型。设计序号为2。

　　例5：XWP6-70

　　表示机电破坏负荷为70KN三伞型悬式绝缘子，连接结构为球型。设计序号为6。

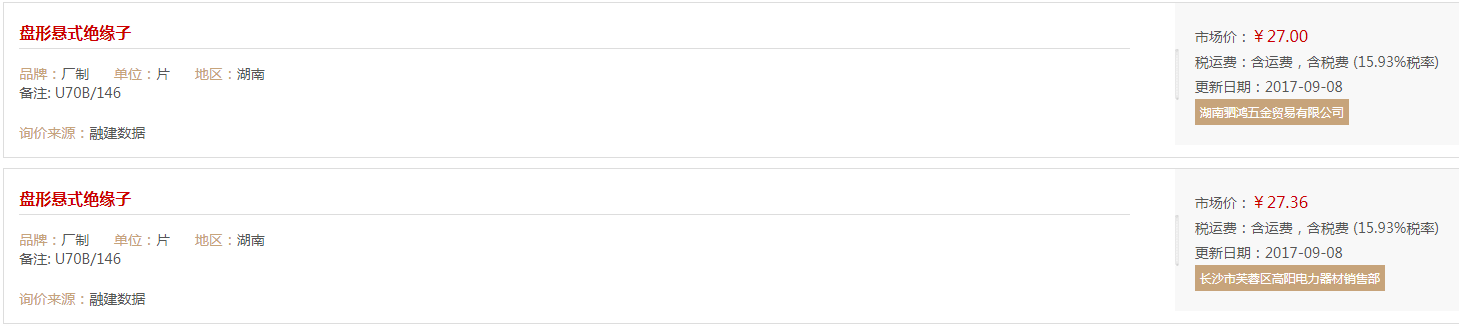

　　三、盘形悬式绝缘子的市场价格参考
