悬式绝缘子串价格：悬式绝缘子串组装图

　　悬式绝缘子串是指采用悬挂式安装，悬挂一条导线或分裂导线，带有全部金具和附件的绝缘子串组。悬式绝缘子串通常由多片同型号的绝缘子组装而成，常用于高压线路固定和绝缘，具有片数多、结构长、耐高压的特点。由于悬式绝缘子串在雨雾天容易发生闪络，常配置足够的零值绝缘子或增涂RTV或PRTV防污闪材料，用来增加悬式绝缘子串的爬电距离。

　　一、悬式绝缘子串组装图

　　特高压交流变电站中1000kV悬垂绝缘子串采用V型悬挂结构。绝缘子质量按160kN考虑。对于合成绝缘子的爬电距离确定。依据GB/T26218.3—2010《污秽条件下使用的高压绝缘子的选择和尺寸确定第3部分：交流系统用复合绝缘子》规定，由于形状和材料的特点，硅橡胶伞套绝缘子在爬电距离相同时其耐污性能通常会优于瓷绝缘子或玻璃绝缘子。

　　因此，推荐选用与瓷或玻璃绝缘子爬电距离相同的合成绝缘子以兼具避免劣化、闪络问题及改善污秽性能的优点。对于国标d级污秽条件下，1000 kV合成悬垂绝缘子的爬电距离建议按不小于545x59=321.55(mm)选择。依据该技术条件，参考瓷绝缘子组串方案，通过向厂家调研。

　　1、合成绝缘子串的组装金具与瓷绝缘子串基本保持一致。受质量限制，合成绝缘子串组装用U型挂环、延长环、联板、调整环、耐张线夹等与瓷绝缘子串相同;考虑到合成材料同电瓷材料电气性能上的差异.绝缘子串用均压环和屏蔽环可能有所不同，这需对组装连接方案进行具体的电场分析后确定。

　　2、由于合成绝缘子串带硬连接芯棒，为整体连接结构。现场组串安装施工方便，在安装完成后不会出现瓷绝缘子串长度较长带来的“U”形效果，因此，采用复合绝缘子串后。V型悬垂串的均压环有可能由马鞍环改为更为简易的跑道环。

　　3、紧凑型和紧缩型输电线路采用“V”型绝缘子串可以有效限制导线摆动幅度，从而减小塔头尺寸及走廊动静态宽度，由于三相导线距离较近，线路自然输送功率及电磁环境均优于普通线路。

　　4、“V”型绝缘子串的夹角大小直接影响塔头尺寸和绝缘子串的受力情况。根据收集的大量国内外研究和设计资料，“V”型串的夹角基本处在70°-120°之间。

　　5、“V”型绝缘子串的荷载复杂，不但与垂直荷重有关外，还与“ V”型串的夹角、水平荷重和纵向荷重有关。“V”型绝缘子串的夹角越大，垂直、水平、纵向荷重越大。

　　二、悬式绝缘子串的电压分布

　　测量绝缘子电压分布一般选用绝缘子分布电压测试仪(也叫绝缘子零值测试仪)，该测试仪由短路叉、电阻分压杆、电容分压杆、火花间隙检验杆等部分组成。

　　1、电阻分压杆

　　这种检验杆应预先在室内求出端部电压和微安表读数的关系，并应经常校准。在强电场附近测量时，要注意外界电场对表读数的影响，必要时采用适当的抗干扰措施。用于测量的接地线要连接牢靠，防止测量过程中脱开，造成危险。

　　2、短路叉

　　检测杆端部装上一个金属丝做成的叉子，把短路叉的一端靠在绝缘子的钢帽上，而当其另一端和下面绝缘子的钢帽将相碰时其间的空气隙会产生火花。被测绝缘子承受的分布电压愈高，出现火花愈早，而且火花的声音也愈大，因此根据放电情况可以判断被测绝缘子承受电压的情况。如果被测绝缘子是零值的，就不承受电压，因而就没有火花。这种测杆不能测出电压分布的具体数值，但可以检查出零值绝缘子。

　　3、电容分压杆

　　电容分压杆与电阻分压杆类似，只是将电阻串和带有桥式整流的微安表，换成一个或几个串联且承受被测电压的高压电容器;当电容器的电容量取得足够小的时候，被测量的电压都分布在电容器上，因此小量限的电压表就可测量几千到几万伏的电压，为了做到指示准确，要求电容器的电容量稳定不变。这种检验杆的结构简单、操作方便，也能满足测量要求。

　　4、SG系列数字式高电压表

　　目前我国生产的SG系列数字式高电压表可用于测量绝缘子表面某点对地电位，其测量范围是100- 150kV，它具有自动变换量程、液晶显示、数据保持等特点，还可配备微型数据存储器和打印设备，使用方便。

　　5、火花间隙测杆

　　其测量部分是一个可调的放电间隙和一个小容量的高压电容器相串联，预先在室内校好放电间隙的放电电压值，并标在刻度板上，测杆在机械图166上可以旋转。这样，在现场当接到被测的绝缘子上后，便转动操作杆，改变放电间隙，直至开始放电，即可读出相应于间隙距离在刻度板上所标出的放电电压值。如果某一元件上的分布电压低于规定标准值，而相邻其他元件的分布电压又高于标准值时，则该元件可能有缺陷。

　　为了防止因火花间隙放电短接了良好的绝缘元件而引相对地闪络，可以用电容C与火花间隙串联后再接到探针上去。C值约为30pF，和一片良好的悬式绝缘子的电容值接近。因为和C串联的火花间隙的电容只有几皮法，所以C的存在基本上不会降低作用于间隙上的被测电压。

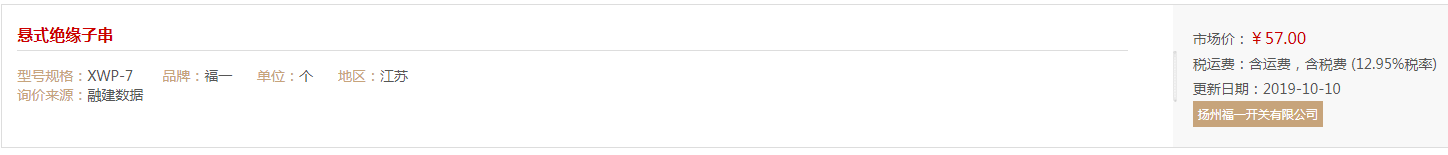

　　三、悬式绝缘子串的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
