接地端子价格：接地端子的接法

　　接地端子就是与接地体连接的端子，它主要供接地线使用，使用接地端子可以使接地线具备合理的线路分配。接地端子的材质根据导线的材质而定，主要采用纯铜或者防腐不锈钢进行铸造，采用铜铸造时材料纯度需要达到百分之九十八以上。接地端子广泛应用于石油化、电气化高速铁路，以及变电站等领域。

　　一、接地端子的种类

　　1、层接地端子

　　接地母线是水平布线于系统接地线的公用中心连接点。每一层的楼层配线柜均应与本楼层接地母线相焊接与接地母线同一配线间的所有综合布线用的金属架及接地干线均应与该接地母线相焊接。接地母线均应为铜母线，其最的小尺寸应为6mm厚×50mm宽，长度视工程实际需要来确定。接地母线应尽量采用电镀锡以减小接触电阻，如不是电镀，则在将导线固定到母线之前，须对母线进行清理。

　　2、总接地端子

　　一般情况下，每栋建筑物有一个主接地母线。主接地母线作为综合布线接地系统中接地干线及设备接地线的转接点，其理想位置宜设于外线引入间或建筑配线间。主接地母线应布置在直线路径上，同时考虑从保护器到主接地母线的焊接导线不宜过长。接地引入线、接地干线、直流配电屏接地线、外线引入间的所有接地线，以及与主接地母线同一配线间的所有综合布线用的金属架均应与主接地母线良好焊接。

　　当外线引入电缆配有屏蔽或穿金属保护管时，此屏蔽和金属管也应焊接至主接地母线。主接地母线应采用铜母线，其最小截面尺寸为6mm厚X100mm宽，长度可视工程实际需要而定。和接地母线相同，主接地母线也应尽量采用电镀锡以减小接触电阻。如不是电镀，则主接地母线在固定到导线前必须进行清理。

　　二、接地端子的接法

　　在接地装置施工过程中，接地线的选材及安装一定要符合技术规范、设计方案及现场实际情况的要求，才能保证布线的合理性，有效降低雷击安全隐患。

　　1、接地装置与总等电位端子板之间的连接导线

　　(1)连接导线数量

　　接地装置与室内总等电位接地端子板之间至少有两根连接导线，且位置不同。

　　(2)连接导体材料及规格要求

　　A、连接导线为铜质时，接地线不应小于50mm2。

　　B、连接导线为扁铜时，厚度不应小于2mm。

　　C、连接导线为钢质接地线时，截面积不应小于100mm2。

　　D、连接导线为扁钢时，厚度不小于4mm。

　　(3)连接导线的连接工艺要求

　　接地引出线与接地装置连接处应焊接或热熔焊，连接点有防腐措施。

　　2、等电位接地端子板之间的连接导体

　　(1)等电位接地端子板之间要相互连接，连接导体应采用多股铜芯导线，其截面积要求符合规定标准。

　　(2)连接工艺要求

　　A、接地线与金属管道等自然接地体的连接应根据其工艺特点采用可靠的电气连接方法。

　　B、等电位接地端子板与连接导线之间宜采用螺栓连接或压接。当有抗电磁干扰要求时，连接导线宜穿钢管敷设。

　　C、接地线采用螺栓链接时应连接可靠，连接处应有防松动和防腐蚀措施。接地线穿过有机械力的地方时，应采取防机械损伤措施。

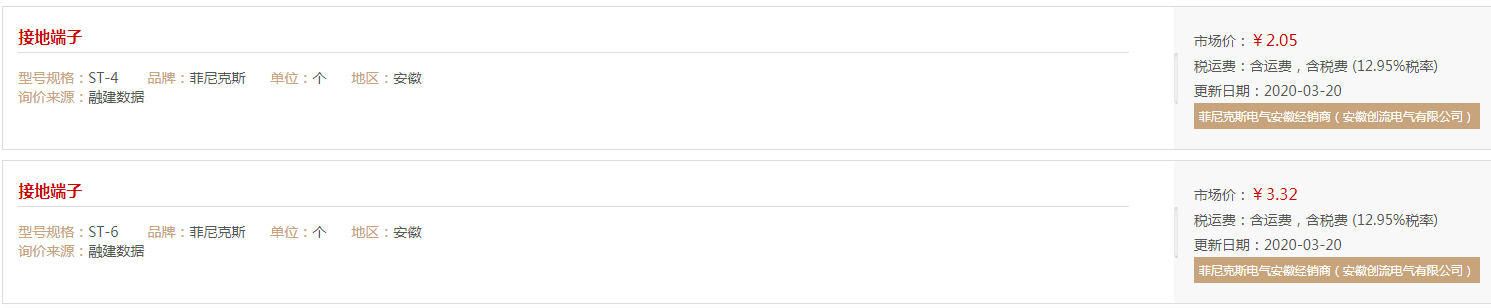

　　三、接地端子的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
