接地防雷工程价格：接地防雷工程施工步骤有哪些？

　　建筑物的接地防雷工程主要有人工接地体和利用基础作为自然接地体两种形式。利用承台钢筋网、桩基钢筋连接构成等电位接地网络是自然接地工程，要求接地电阻不大于1欧姆。每层建筑物的外墙连续梁内钢筋和楼层钢筋焊接成一体形成均压环，并和引下线可靠相连，外墙上的金属结构、金属门窗、外墙栏杆与均压环相连接以防侧击雷。

　　一、人工接地防雷工程施工要求

　　1、接地电阻值要求R≤4Ω。

　　2、水平和垂直接地体应埋入地下0.6m左右，垂直接地体长2 m，每隔3-5m设置一个垂直接地体。

　　3、接地体应离建筑物3-5m左右设置;当受地方限制时可适当减小。

　　4、垂直接地体采用50×50×5×2000mm的热镀锌角钢，水平接地体则选40×4mm的热镀锌扁钢。

　　5、在地网焊接时，焊接面积应≥6倍接触点，且焊点做防腐蚀防锈处理。

　　6、土壤导电性能差时采用敷设降阻剂法，使接地电阻≤4Ω。

　　7、独立接地铜排与独立人工装置做有效焊接，并作防腐蚀、防锈处理。

　　8、回填土必须是导电状态较好的新粘土。

　　9、防直击雷的人工接地体距建筑物出入口或人行道当小于3米时：

　　(1)水平接地体局部深埋不应小于1米。

　　(2)水平接地体局部应包绝缘物，可采用50-80mm厚的沥青层。

　　(3)采用沥青碎石地面或在接地体上面敷设50-80mm厚的沥青层。

　　二、接地防雷工程施工步骤有哪些

　　1、接地装置

　　(1)按照设计图尺寸位置要求，将底板内两条结构主筋焊接连通，并与所经桩台及柱内的有关钢筋焊接(不同标高处利用两根竖向结构上下贯通)，并将两根主筋用油漆做好标记，便于引出和检查。

　　(2)所有焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮敲净后，刷沥青作防腐处理，采用搭接焊时，其焊接长度要求如下：

　　A、镀锌扁钢不小于其宽度的2倍，且至少3个棱边焊接。

　　B、镀锌圆钢焊接长度为其直径的6倍，并应二面焊接。

　　C、镀锌圆钢与镀锌扁钢连接时，其长度为圆钢直径的6倍。

　　(3)每一处施工完毕后，应及时请质检部门进行隐蔽工程检查验收，合格后方能隐蔽，同时做好隐蔽工程验收记录。

　　2、引下线安装

　　(1)利用建筑钢筋做引下线的情况，钢筋截面一定要满足设计要求。

　　(2)钢筋的连接要满足规范要求，如建筑施工采用埋弧焊工艺，可不作处理，否则要进行接地跨接，搭接长度不应小于跨接钢筋直径的6倍。

　　3、避雷带安装

　　(1)本工程避雷带采用25×4热镀锌扁钢。

　　(2)支架安装：

　　在土建屋面结构施工时，应配合预埋支架。所有支架必须牢固，灰浆饱满、横平竖直。支架间距不大于1.5m且间距均匀，允许偏差30mm。转角处两边的支架距转角中心不大于250mm，成排支架水平度每2m检查段允许偏差3/1000，但全长偏差不得大于10mm。

　　(3)避雷带安装

　　A、将镀锌扁钢调直。

　　B、避雷线安装时应平直、牢固，不得有高低起伏和弯曲现象，距离建筑物应一致，平直度每2m检查段允许偏差3/1000，但全长偏差不得大于10mm。

　　C、避雷线弯曲处不得小于90°，弯曲半径不得小于镀锌扁铁直径的2.5倍。

　　D、在建筑物的变形缝处应做防雷跨越处理。

　　4、电气接地施工方法

　　(1)目前，根据《住宅设计规范》(GB50096-1999)，接地制主要采用TT、TN-C-S或TN-S接地方式，并进行总等电位联结。

　　(2)高/低压变配电房设备的接地系统，在房间内周围设置一条距地面300mm的水平接地环型带规格应按照设计要求。

　　(3)开关柜、配电屏(箱)、电力变压器及各种用电设备、因绝缘破损而可能带电的金属外壳、电气用的独立安装的金属支架及传动机构、插座的接地孔，均应以专用接地(PE线)支线可靠相连，PE线应与接地装置连通并作重复接地。

　　(4)当保护线(PE线)所用材质与相线相同时，PE线最小截面应符合下表要求，当PE线采用单芯绝缘导线时，按机械强度要求，截面不应小于：有机械性的保护时为2.5mm2，无机械性保护时为4mm2。

　　(5)所有外露的接地点、测试点，均应涂红色油漆并有标志牌写明用途。

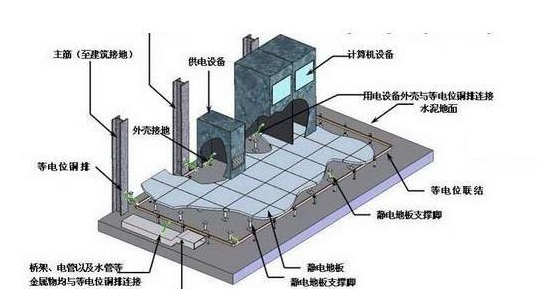

　　(6)火灾自动报警系统，楼宇设备自动监控系统(BMS)及其他弱电设备机房采用专用接地线，由接地装置引入控制室。

　　5、接地电阻测试

　　接地电阻测试仪型号采用ZC29B-2，仪表必须经专业计量。在测试前，先将检流计的指针调零，再将倍率标准杆置于最大倍数、慢摇，同时调整测量标度盘，使检流计为零。加速摇到120r/min左右，再调到平衡后，读标度盘的刻度，乘倍率就得所测的电阻值。注意电流探针的接线长度为40m，电位探测的接线长度为20m。

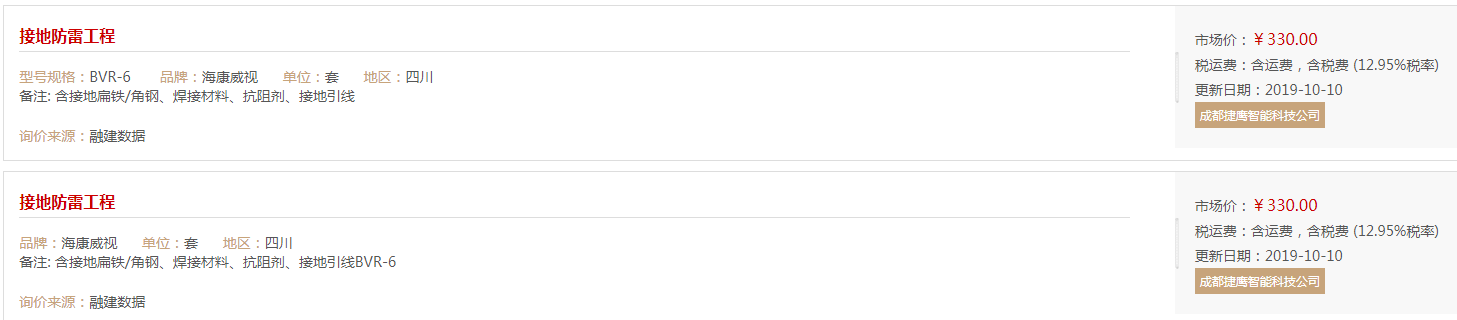

　　三、接地防雷工程的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
