接地跨接线价格：接地跨接线怎么计算？

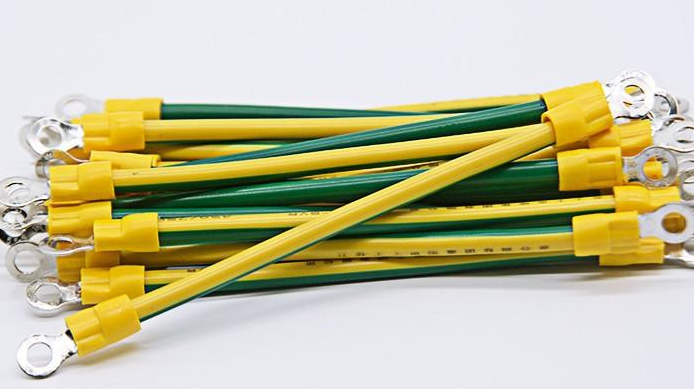

　　接地跨接线是两台金属设备，比如机柜和桥架、钢筋和金属管等，它们之间的接地连接体，如扁钢、圆钢、扁铜等。接地跨接线一般是在接地母线遇到障碍时，如建筑物伸缩缝，沉降缝等，需跨越时相连接的线。典型的接地跨线有管道法兰、伸缩(沉降)缝、吊车钢轨接地跨接线等，在工程量计算时一般以“处”为单位。

　　一、接地跨接线一般用于哪些地方

　　1、接地跨接线的应用场景

　　(1)避雷针和引下线连接。

　　(2)易燃气体管法兰之间的连接。

　　(3)接地线和金属体的连接。

　　(4)焊接接地螺栓等。

　　(5)CS机柜间接地。

　　2、接地跨接线的应用要求

　　接地线跨接线安装：03定额套用2-701-2-703，可分为接地跨接线、构架接地和钢铝窗接地等。

　　(1)接地跨接线：防雷接地应该形成一个闭和回路后接地，在断线处应采用接地跨接线，凡用螺栓或铆钉连接的接地网中的地方，都应焊接接地跨接线，跨接线一般采用扁钢和圆钢。接地跨接按40*4扁钢考虑，采用开孔连接，管件跨接利用法兰盘连接螺栓，钢轨利用鱼尾板固定螺栓，平行管道采用焊接进行综合考虑。

　　(2)构架接地是按户外钢结构或砼结构接地来考虑的，每处接地跨接包括了4米以内的水平接地。

　　(3)钢铝窗接地采用8号圆钢一端和窗连接，一端和圈梁主筋连接。

　　(4)等电位箱和局部等电位箱的箱内连接套接地跨接*0.5系数，箱体再单独套定额，局部等电位箱应套接线盒安装子目，总等电位箱套接线箱安装子目。

　　二、接地跨接线怎么计算

　　1、接地跨接线一般是按“处”计算的。

　　跨接就是跨越的意思，如伸缩、沉降缝间的跨越，有一点就计算一处跨接线，所以只有跨越才是，如法兰两片间、铁轨两段间、桥架两段间、丝接防爆电线钢管管箍两端、变形缝两边间等。

　　避雷网与引下线连接、引下线与断接卡连接、卫生间金属体与柱主筋或局部等电位箱连接都不是跨接，直接连上的其工序已含在子目中，需接一段导体连上的则按室内接地母线以长度计。

　　2、接地跨接线计算方法

　　设计利用基础钢筋作接地网，其工程量计算方法： 

　　(1)被利用主钢筋单根延长米L乘以设计要求利用基础钢筋根数n：L×n (a)钢筋全长。

　　(2)被利用钢筋全长除以6(按平均为6m焊接一处)(L×n)/6 (b)连接处。

　　(3)被利用钢筋单根长度乘利用根数n减一再除以6(按平均每6m两根主筋间跨接一处)：[L×(n-1)]/6(c)跨接处。

　　(4)(b)+(c)=(d) 焊接处总量。

　　注：以上式中6为建筑钢筋单根长度平均米数，实际平均长度不同，可以换算，跨接处间隔如设计有要求亦可换算。 

　　例：设计要求利用基础两根主筋作接地网，单长350m，要求4m跨接一次，试计算总焊接处：

　　d=b+c=(L×n)/6+[L×(n-1)]/4=(350×2)/6+[350×(2-1)]/4=117+88=205(处)。 

　　建筑物避雷引下线中设计的接地电阻测试断接板，可按接地跨接套用定额，每一测试断接板为一处，连接螺栓等不另计。

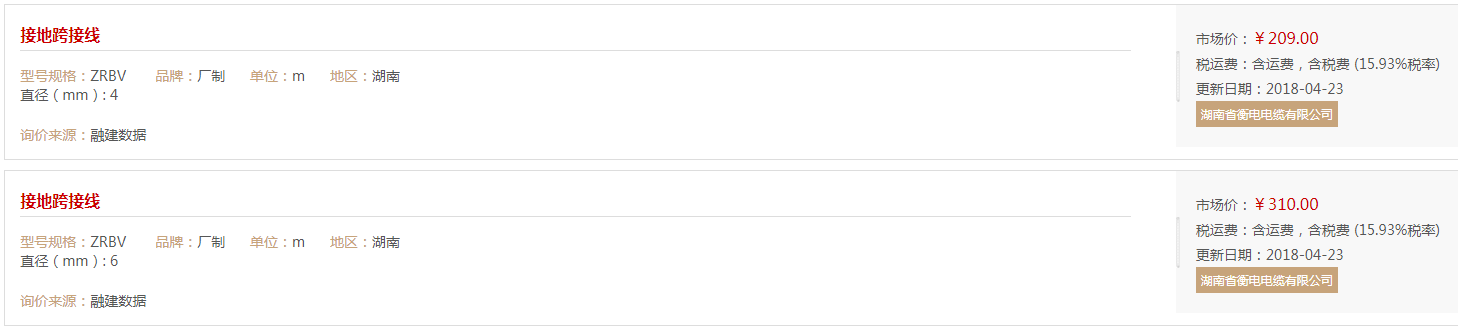

　　三、接地跨接线的市场价格参考
