接地圆钢价格：接地圆钢搭接焊接长度规范

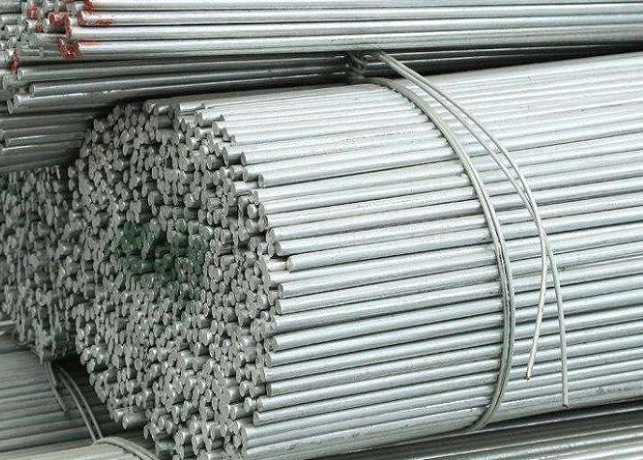

　　接地圆钢是接地极或接地体的一种，它主要是采用圆钢作为接地的金属导体。接地极分为水平接地极和垂直接地极，接地圆钢通常用作水平接地极。防雷接地中的圆钢一般会根据可能流过的最大单相故障电流的热效应来计算并选择，为了满足雷电流流过时不会烧断的需求，接地圆钢设计手册中规定了最小截面，以前是10mm直径，现在是12mm。

　　一、接地圆钢搭接焊接长度规范

　　接地体(线)的焊接应采用搭接焊，其搭接长度必须符合下列规定：

　　1、接地圆钢为其直径的6倍。

　　2、扁钢为其宽度的2倍(且至少3个棱边焊接)。

　　3、接地圆钢与扁钢连接时，其长度为园钢直径的6倍。

　　4、扁钢与钢管、扁钢与角钢焊接时，为了连接可靠，除应在其接触部位两侧焊接外，并应焊以由钢带弯成的弧形(或直角形)卡子或直接由钢带本身弯成弧形(或直角形)与钢管(或角钢)焊接。

　　二、接地圆钢搭接面积要求

　　接地圆钢应当根据可能流过的最大单相故障电流的热效应来计算后选择，以满足雷电流流过瞬时不会烧断进行校验。所以在规范中只有计算选择要求，不会有规定。不过为了满足腐蚀要求，设计手册中规定了最小截面。原来是10mm直径，现在是12mm。

　　在牺牲阳极阴极保护中，要求阳极的接地圆钢电阻尽量低，这和防雷接地的要求是一致的。如果加大阳极连接电缆的截面积，使之达到防雷接地的要求，被普遍认为可以用牺牲阳极系统代替防雷接地系统，使得牺牲阳极起到阴极保护和防雷的双重作用。

　　在储罐接地线或接地网之间安装接地电池，接地电池由双锌棒制成的，平时双锌棒都是处于断路状态，当有雷击或者故障电压时，故障电流通过双锌棒导入接地网，对储罐起安全保护作用。

　　跨接焊通后与屋面避雷带跨接焊通，形成一个闭合的防雷整体，所有跨接线均采用φ10接地圆钢，三面施焊，搭接倍数按规范规定。如果是高层建筑的话，30米以上的金属门窗及金属物体都需与防雷综合体相连接。

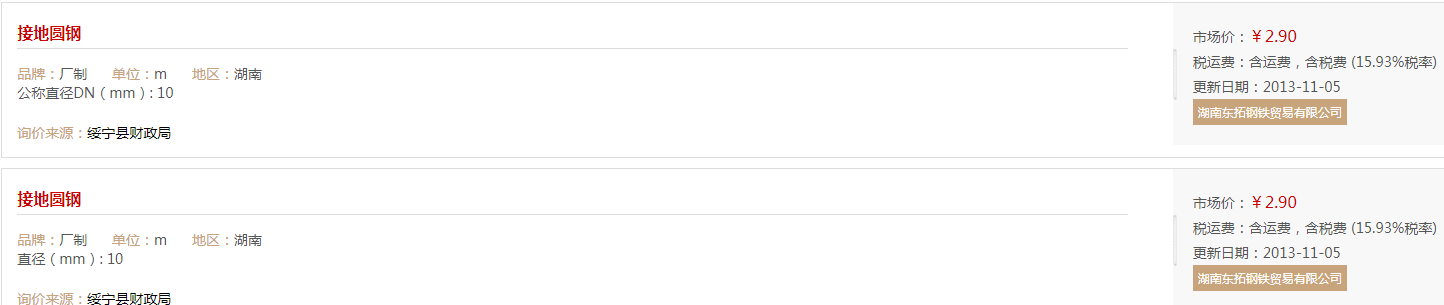

　　三、接地圆钢的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
