绝缘板价格：绝缘板是什么材料？

　　绝缘板又被称为绝缘垫或绝缘胶垫，它主要采用胶类绝缘材料制作而成。绝缘板具有优良的绝缘性能，以及耐电弧和抗漏电痕迹性，它可在干燥的-35-100℃介电系数要求高的空气环境中工作，可广泛应用于发电厂、变电站、试验室、配电房以及野外带电作业等，可用来绝缘、防漏电。绝缘板在制造时有着严格工艺要求，确保表面的光洁度，使其不易粘附污垢。

　　一、绝缘板是什么材料

　　绝缘板采用的是胶类绝缘材料制作，而且绝缘垫上下表面应不存在有害的不规则性，绝缘垫有害的不规则性是指下列特征之一，即破坏匀称性，损坏表面光滑轮廓的缺陷，如小孔，裂缝，局部隆起，切口，夹杂导电异物，折缝，空隙，凹凸波纹及铸造标志等，而且绝缘板的物理机械性能也是非常好的，不仅有着很好的绝缘性能，而且还可以在干燥的-35-+100℃空气中介电系数要求高的环境中工作。

　　在整个绝缘板上应随机选择5个以上不同的点进行厚度测量和检查。可使用千分尺或同样的精度的仪器进行测量。千分尺的精度应在0.02mm以内，测钻的直径为6mm，平面压脚的直径为(3.17±0.25)mm，压脚应能施加(0.83±0.03)N的压力。绝缘垫应平展放置，以使千分尺测量之间是平滑的。

　　绝缘板用来作为接触网与地之间的绝缘介质，由于桥下空间小，接触导线可能和绝缘板发生接触而产生表面放电。环氧玻璃钢和SMC模塑料具有较好的线性关系，而不饱和聚酷玻璃钢则呈折线关系，但都说明绝缘材料处于强电场下(尤其是表面放电条件下)，其使用寿命将大大缩短，因此在工程中应尽量不使绝缘板处于表面放电状态下工作。

　　接触网悬挂结构要尽量选用隔离悬挂，使接触线与绝缘板之间有一空气间隙，形成二次绝缘。此时接触网的对地电压大部分加在空气间隙上，绝缘板上承受的电压较低，仅当电力机车经过桥下时，接触导线才可能与绝缘板产生短时接触，因此采用隔离悬挂可有效地防止表面放电，使绝缘板的电气寿命得到延长。

　　二、绝缘板规格尺寸

　　1、绝缘板常规配置：

　　(1)5KV绝缘胶垫：厚度：3mm;比重：5.8KG/m2;颜色：红，绿，黑;

　　(2)10KV绝缘胶垫：厚度：5mm;比重：9.2KG/m2;颜色：红，绿，黑;

　　(3)15KV绝缘胶垫：厚度：5mm;比重：9.2KG/m2;颜色：红，绿，黑;

　　(4)20KV绝缘胶垫：厚度：6mm;比重：11KG/m2;颜色：红，绿，黑;

　　(5)25KV绝缘胶垫：厚度：8mm;比重：14.8KG/m2;颜色：红，绿，黑;

　　(6)30KV-35KV绝缘胶垫：厚度：10mm 12mm;比重：18.4KG/m2;22 KG/m2;颜色：红，绿，黑。

　　2、绝缘板规格要求

　　(1)外观：

　　A、斑痕深度和高度没有超过胶板厚度公差;

　　B、气泡每平米内，面积小于1cm的气泡不超过5个，任意两个气泡间距离不小于40mm;

　　C、杂质深度及长度不超过胶板厚度的1/;

　　D、边沿不齐或海面状宽度不超过10mm，长度不超过胶板总长的1/10;

　　E、没有裂纹。

　　(2)硬度(邵尔A)：55-70。

　　(3)拉伸强度及扯断伸长率：拉伸强度(Mpa)≥5.02;扯断伸长率≥250%。

　　(4)定伸(150%)永久变形≤25%。

　　(5)热空气老化(70℃*72h)：拉伸强度降低率≤30%。

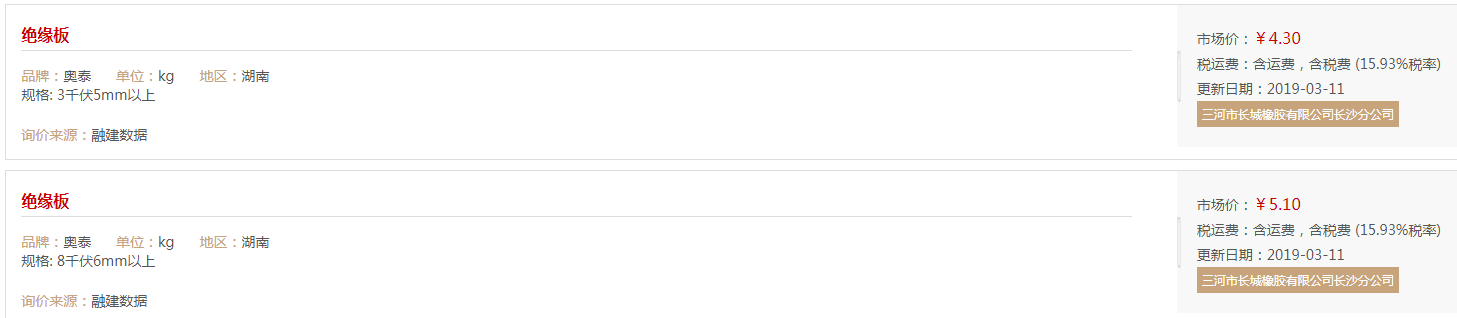

　　三、绝缘板的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。

　　融建网(www.cnrjw.cn)作为专注于工程领域成本控制、工程预决算的工程造价信息网，将持续为广大客户提供全国建筑材料价格查询、各个地市建材信息价免费查阅及全过程材料价格信息服务。

工程造价中的建筑材料价格查询受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。
更多材价查询需求，请登录融建网材价数据栏目查询
