热保护器价格：热保护器工作原理，热保护器怎么调节？

　　热保护器在这里主要指的热过载继电器，它是一种保护电动机免受过载电流损伤的电气保护元件。热保护器主要利用了电流的热效应原理，在出现电动机不能承受的过载电流时主动切断电动机电路，为电动机提供过载保护，可降低电动机故障率，延长电动机使用寿命。热保护器可推动动作机构使触头闭合或断开，普遍应用于电动机的断相保护、过载保护、电流不平衡保护等。

　　一、热保护器工作原理

　　1、热保护器的原理

　　热保护器的工作原理是由流入热元件的电流产生热量，使有不同膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。热保护器作为电动机的过载保护元件，以其体积小，结构简单、成本低等优点在生产中得到了广泛应用。

　　由电阻丝做成的热元件，其电阻值较小，工作时将它串接在电动机的主电路中，电阻丝所围绕的双金属片是由两片线膨胀系数不同的金属片压合而成，左端与外壳固定。当热元件中通过的电流超过其额定值而过热时，由于双金属片的上面一层热膨胀系数小，而下面的大，使双金属片受热后向上弯曲，导致扣板脱扣，扣板在弹簧的拉力下将常闭触点断开。触点是串接在电动机的控制电路中的，使得控制电路中的接触器的动作线圈断电，从而切断电动机的主电路。

　　2、热保护器的技术参数：

　　(1)额定频率：一般而言，其额定频率按照45-62HZ设计。

　　(2)额定电流：热保护器的额定电流主要是指通过热保护器的电流。

　　(3)额定电压：热保护器能够正常工作的最高的电压值，一般为交流220V，380V，600V。

　　(4)整定电流范围：整定电流的范围由本身的特性来决定。它描述的是在一定的电流条件下热保护器的动作时间和电流的平方成反比。主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热保护器不能用作短路保护，而只能用作过载保护热保护器的过载保护。

　　二、热保护器怎么调节

　　1、热保护器怎么调节电流

　　投入使用前，必须对热保护器的整定电流进行调整，以保证热保护器的整定电流与被保护电动机的额定电流匹配。例如，对于一台10kW、380V的电动机，额定电流19.9A，可使用JR20-25型热保护器，发热元件整定电流为17～21～25A，先按一般情况整定在21A，若发现经常提前动作，而电动机温升不高，可将整定电流改至25A继续观察;若在21A时，电动机温升高，而热保护器滞后动作，则可改在17A观察，以得到最佳的配合。

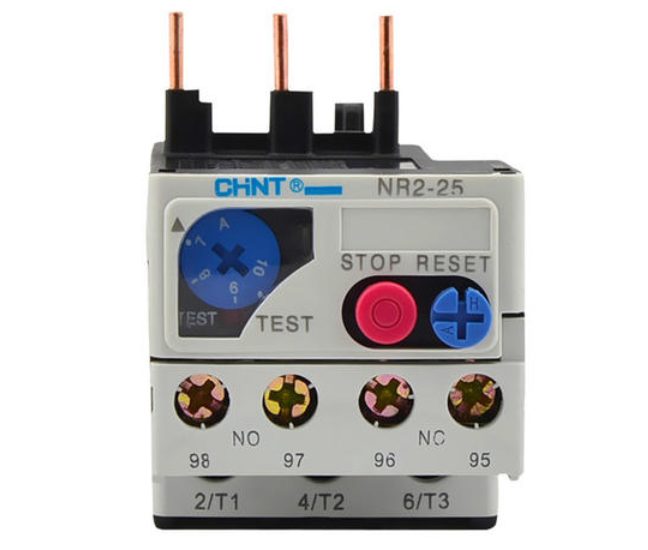

　　2、热保护器的结构

　　热保护器的构成主要可分为两个部分：热元件和输出的辅助触点。

　　靠左边的为主回路接线端子(3路，共6点)，靠右边的是输出的辅助触点接线端。

　　热元件，通常由热胀系数不同的金属材料组成。双金属材料的热元件若受热，因膨胀系数不同，就会发生弯曲。工作时把热元件串联在电路的主回路中(例如电机启动器中电机的供电回路中)。靠左边，上下两排各有3个接线端子，每个热元件分别接在一上一下两个端子间，共有3个热元件，分别串联在电机的3条电源输入线上。

　　辅助触点，通常是一常开(NO)、一常闭(NC)触点。用于电机启动器的控制回路中。

　　3、热保护器的触点调节

　　当电机过载时，输入电机的电流会超过电机的额定电流，热保护器中的热元件会因流经的电流过大而发热。引起弯曲。通过内部的机械结构带动输出触点发生切换，达到输出“过载”信号的目的。

　　辅助触点的“NC”触头组可串联在控制电路的供电线路中(同“停止”按钮串联)，一旦电机过载，辅助触点的“NC”触头就会切断控制回路的电源，使电机停止运转。

　　辅助触点的“NO”触头组可接报警设备(例如报警指示灯)，一旦电机因过载而停止运转时，给出电机停止的原因——“过载”。

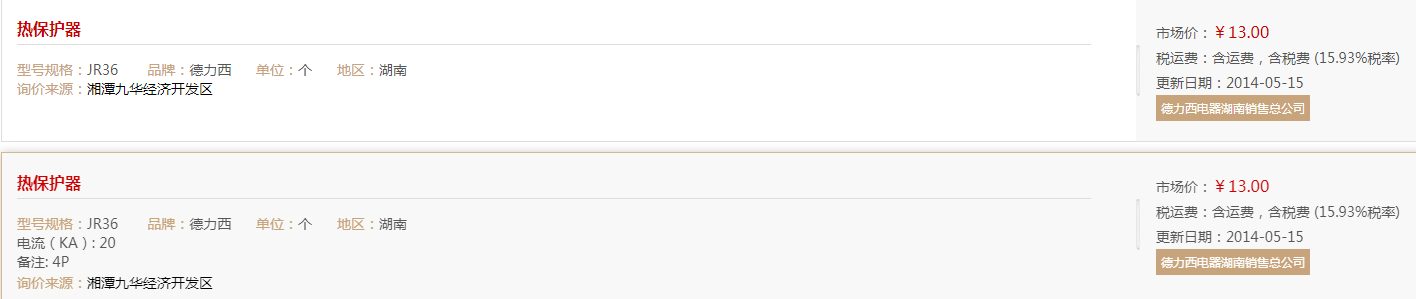

　　三、热保护器的市场价格参考
