视频防雷器价格：视频防雷器安装接线图

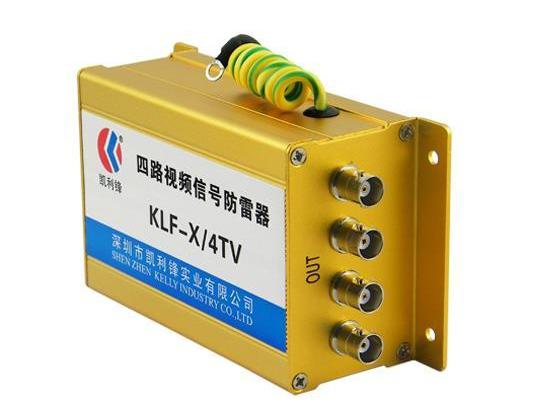

　　视频防雷器也叫视频避雷器或视频信号电涌保护器，它是内部防雷浪涌保护器的一种，主要是为了避免视频监控系统遭受感应雷电流袭击而安装的防护设备。视频防雷器依据IEC和GB的CCTV监控摄像浪涌保护器标准设计而成，包括bnc视频接口、RF接口、F接口，适用于交直流供电的视频设备，保护监控视频、控制信号线缆免受雷电、电磁脉冲、静电等过压损害，保护摄像机设备。

　　一、视频防雷器的功能特点

　　1、视频防雷器可对工作电压24V供电网络球机的电源线、网络线进行一体化、多功能的浪涌防护。

　　2、视频防雷器对监控球机的电源、网络进行一体化防浪涌设计，有效平衡各线路电位差。

　　3、视频防雷器采用进口浪涌保护器件，通流量大，残压低，响应速度快，使用寿命长。

　　4、视频防雷器采用串联式结构设计，具有多级保护功能。

　　5、视频防雷器信号部分均采用电子开关接地方式，能有效消除因共地而对传输信号产生的各种衰减。

　　6、视频防雷器集成化组合、体积小，接线简易，安装方便，实用性强。

　　二、视频防雷器安装接线图

　　1、视频防雷器串联安装在被保护设备In/Out端口。

　　2、视频防雷器线路端IN与信号通道相连，设备端OUT与被保护输入端相连。

　　3、摄像机电源L、N分别接视频防雷器所标示的L、N接线柱，输出端对应接L、N、PE接地，云台控制线路接2、3端子，1、4端子无保护。

　　4、视频信号线路为标准75ΩBNC接口，在被保护设备的线路接口前端串联接入防雷器，“OUT”为设备端、“IN”为进线端，将视频防雷器接地端与防雷地线(推荐接地电阻≤4Ω)作良好电气连接。

　　5、防雷接地应符合国家防雷规范要求，接地线尽可能粗短且接地电阻小于10欧姆，接地线应小于1.2米。

　　6、当工作正常时，浪涌保护器指示灯显示绿色，失去效用时，指示灯熄灭，需及时更换。

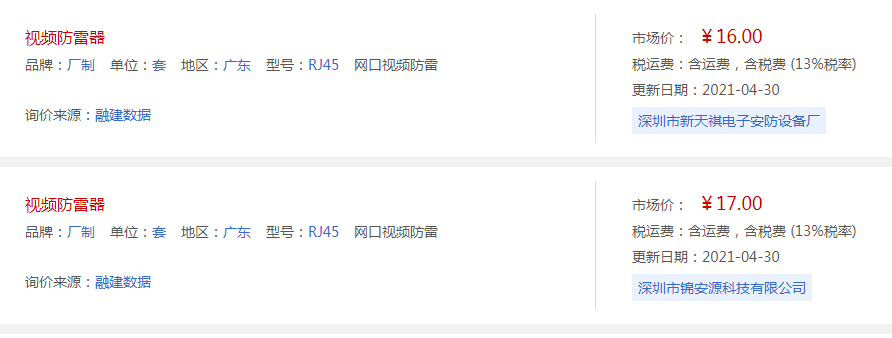

　　三、视频防雷器的市场价格参考

　　工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
