筒灯应急灯价格：筒灯应急灯怎么接线带图操作？

筒灯应急灯是筒灯的一种，与普通筒灯不同的是，它的照明原理是和消防应急灯的原理类似的，即自带可充电的蓄电池电源，平常可以作为普通筒灯一样照明，一旦发生事故停电时，筒灯应急灯可以通过蓄电池启动应急照明。筒灯应急灯广泛应用于工程照明中，是一种新科技工程应用照明灯具，它的接线方式和普通筒灯不一样，主要是对应急电源里的5条线进行分配连接。

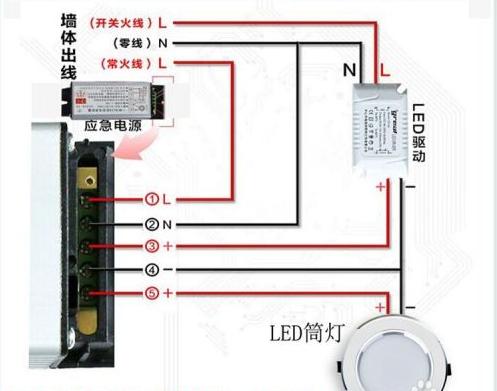

一、筒灯应急灯怎么接线带图操作

1、接线步骤

（1）开关火线：就是我们安装常规LED筒灯时驱动与开关所接的开关火线，这火线跟常规的一样接到开关控制的线上就可以了。

（2）零线/火线：主要是接不带开关控制的市电上，这样一来只要有电就会给应急电源充电，当停电时应急电源就会起动应急效应。

（3）应急电源里的 1 线是应急电源输入市电火线。

（4）应急电源里的 2 线是应急电源输入市电零线，这零线要与驱动的输入零线共接。

（5）应急电源里的 3 线是接驱动电源输出的火线。

（6）应急电源里的 4 线是接驱动电源输出的零线，这零线要与LED筒灯的输入零线共接。

（7）应急电源里的 5 线是应急电源与输出的火线。

2、注意事项

（1）应急LED筒灯与应急电源连接时，各应急灯具宜设置专用线路，中途不设置开关。二线制和三线制型应急灯具可统一在专用电源上。各专用电源的设置应和相应的防火规范结合。应急电源与灯具分开旋转的，其电气连接应采用耐高温电线，以满足防火要求。

（2）二线制：该接法是专用应急LED筒灯灯具常用接法，适用在应急灯平时不作照明使用或24小时持续照明用(LED标志灯就属于此种类)，待断电后，应急灯自动点亮。

（3）三线制：连接法为应急LED筒灯常用的接法，可对应急灯具平时照明状态的开或关进行控制，当电网断电时不论开关处于何种状态，应急灯立即点亮应急。K为平时照明开关。

二、筒灯应急灯开孔尺寸

1、普通筒灯有大(5寸)中(4寸)小(2.5寸)三种尺寸。按装置方式分：嵌入式筒灯与明装式筒灯。按灯管布置方式分：竖式筒灯与横式筒灯。按场所分：家居筒灯与工程筒灯。按光源个数分：单插筒灯与双插筒灯。按光源的防雾状况来分：普通筒灯与防雾筒灯。按大小分：2寸；2.5寸；3寸；3.5寸；4寸；5，6，8，10寸。寸是指英寸，指里面的反射杯的口径。

2、可选择型号：立式直螺筒灯，立式直插筒灯，横式直螺筒灯，横式直插筒灯，防雾横式直螺筒灯，防雾横式直插筒灯，防雾立式直螺筒灯，防雾立式直插筒灯。家用筒灯一般两种尺寸：2.5寸开孔80mm、3寸90mm。射灯常用规格开孔：63MM、48mm。

3、筒灯的开孔方式：A、无需开孔，直接安装筒灯，各种尺寸大小有2.5寸、3寸、4寸、5寸、6寸；2.5寸外径尺寸：9.1CM；3寸外径尺寸：10.8CM；B、筒灯的规格尺寸都是固定的。

4、筒灯的开孔常见尺寸为：2寸、2.5寸、3寸、3.5寸、4寸、5寸、6寸、8寸：都是指英寸。1英寸=25。4mm也就是行业里面说一般的开孔为4寸，即为开孔10cm，射灯(天花灯)开孔一般为45mm。3寸LED筒灯尺寸参数：开孔(Φ90)——表页尺寸Φ112×H30功率5W。

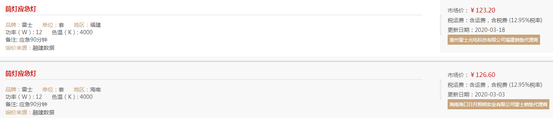

三、筒灯应急灯的市场价格参考

工程造价中的材料价格受到材料品牌、规格型号及档次等多重因素影响，该材料的市场价仅供参考，广大客户请根据自身的诉求，合理借鉴。有更多材价需求，请点击融建网-【材价数据中心】或【人工在线询价】获取相关信息。
