电气指示灯价格：电气指示灯符号及图形大全

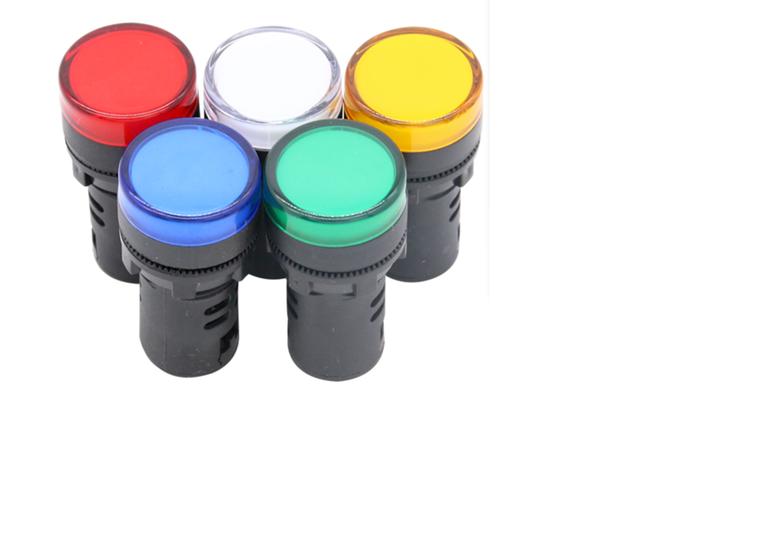

电气指示灯也叫系统指示灯，它的亮灭或颜色不同，常用于反映电路的工作状态(有电或无电)、电气设备的工作状态(运行、停运或试验)和位置状态(闭合或断开)等。电气指示灯一般装设在高、低压配电装置的屏、盘、台、柜的面板上，通常以灯亮表示带电，灯灭表示失电，或者红灯亮表示带电，绿灯亮表示无电等，不同电气设备上的电气指示灯符号及含义略有不同，详见说明书。

一、电气指示灯颜色定义

1、指示灯

绿色是安全色，比如设备停止运行，没有危险的情况下就是用绿色，比如电机的停止就可以使用绿色。

白色是状态色，如果设备投入运行，并没有危险的情况下，只是表示一种状态，就是用白色，比如电机的运行就可以使用白色表示。

红色是危险状态色，比如急停后的状态或者故障后的状态颜色就是使用红色。

2、按钮

红色按钮，比如急停使用的蘑菇头按钮就肯定使用红色。

黑色按钮，用于停止设备的运行。

白色按钮，用于设备启动。

蓝色按钮用于故障或警告复位。

二、电气指示灯符号及图形

电流表PA声信号HA插头XP

电压表PV光信号HS插座XS

有功电度表PJ指示灯HL端子板XT

无功电度表PJR红色灯HR电线,电缆,母线W

频率表PF绿色灯HG直流母线WB

相位表PPA黄色灯HY插接式(馈电)母线WIB

最大需量表(负荷监控仪)PM蓝色灯HB电力分支线WP

功率因数表PPF白色灯HW照明分支线WL

有功功率表PW连接片XB应急照明分支线WE

无功功率表PR应急照明干线WEM电力干线WPM

无功电流表PAR滑触线WT照明干线WLM

避雷器F正转按钮SBF合闸小母线WCL

熔断器FU反转按钮SBR控制小母线WC

快速熔断器FTF停止按钮SBS信号小母线WS

跌落式熔断器FF紧急按钮SBE闪光小母线WF

限压保护器件FV试验按钮SBT事故音响小母线WFS

电容器C复位按钮SR预告音响小母线WPS

电力电容器CE限位开关SQ电压小母线WV

整流器U接近开关SQP事故照明小母线WELM

可控硅整流器UR手动控制开关SH绕线转子感应电动机MW

控制电路有电源的整流器VC时间控制开关SK鼠笼型电动机MC
